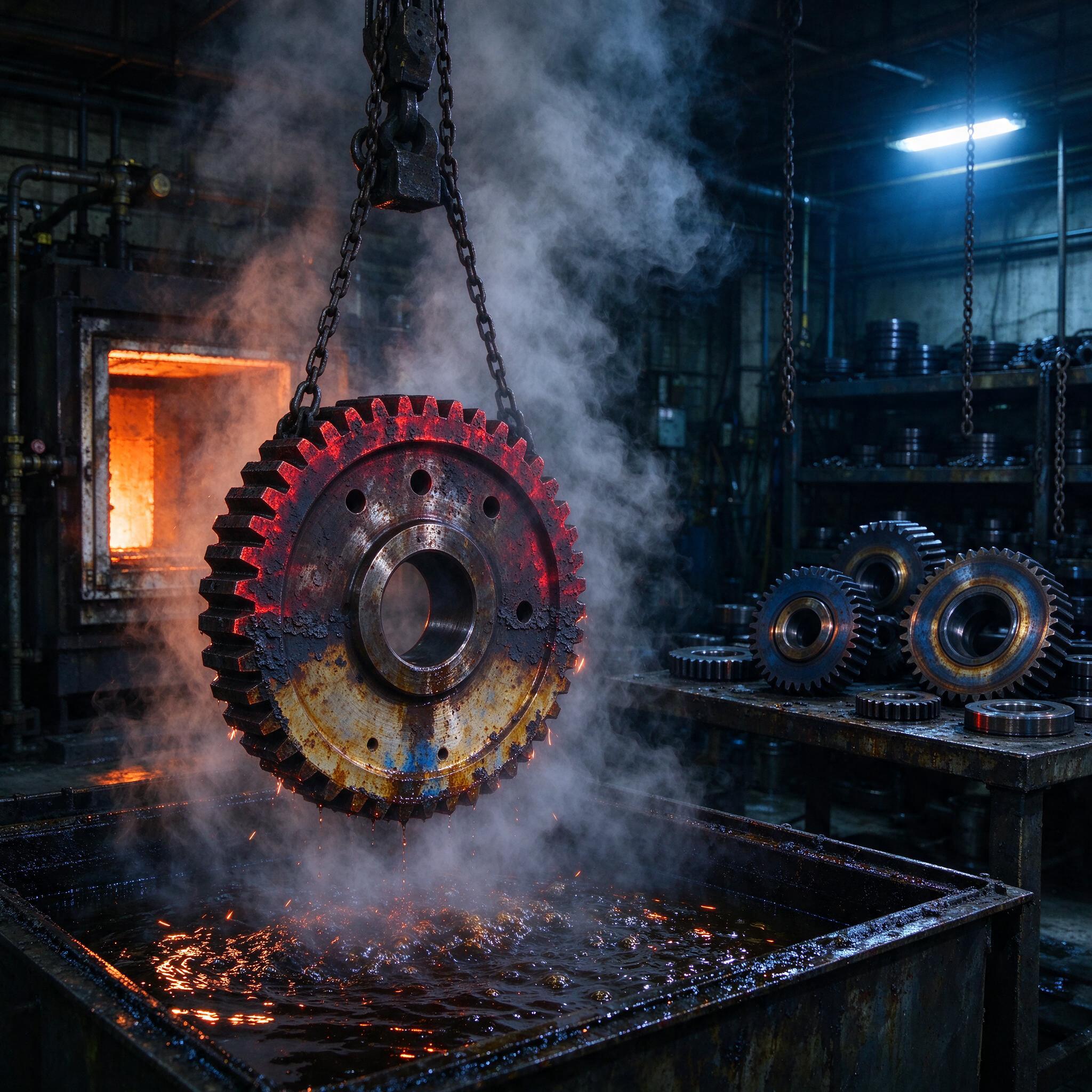

На фото — классика нашего цеха: шестерня на кран-балке только что вылетела из печи, венец еще держит малиновое каление, а под ней дымящаяся закалочная ванна с маслом. Пар столбом, искры с венца, на столе рядом — остывающая партия уже прошедших термообработку колес. Каждая такая шестерня стоит как минимум неделю работы металлорежущего участка. Перегрели на тридцать градусов — и все насмарку. Поэтому поговорим о закалке, отпуске и отжиге так, как их видим мы, а не так, как пишут в учебниках.
Зачем вообще нужна термообработка стали
Резать «сырую» сталь — одно удовольствие. Шпиндель не звенит, стружка ломается, СОЖ справляется. А потом деталь закалили — и она стала тверже самого инструмента. На нашем участке мы всегда держим припуск под шлифовку 0,3–0,4 мм на сторону, потому что после закалки деталь еще и поведет. Термообработка — это не отдельная операция, это часть маршрута: токарка → фрезеровка зуба → закалка с отпуском → шлифовка посадочных и венца. Убери звено — развалится вся цепочка. Закалка стали дает твердость, отпуск снимает хрупкость и напряжения, отжиг возвращает материал в исходное состояние, чтобы его можно было спокойно обрабатывать резанием. Три кита, и все три приходится согласовывать с механиком и технологом по термоучастку до того, как металл пойдет в резку.
Закалка: быстро, горячо, без права на ошибку
Суть закалки проста — нагреть выше линии Ас3 (для доэвтектоидных сталей это примерно 760–880 °C в зависимости от марки), выдержать до сквозного прогрева и резко охладить. Сложность в деталях. Вода охлаждает агрессивно — углеродистые стали типа Ст45 и У8 только водой и закаляются, но за это платим короблением и трещинами. Масло мягче — его любят легированные 40Х, 40ХН, ШХ15. Крупные шестерни, как на фото, идут в масло, иначе венец поведет так, что ни один зубофрезеровщик не спасет.
Твердость после закалки и отпуска (по маркам, типовые режимы):
| Марка | Закалка | Отпуск | HRC | Среда |
|---|---|---|---|---|
| Сталь 45 | 830–850 °C | 550–600 °C | 24–30 | вода |
| 40Х | 840–860 °C | 500–550 °C | 30–38 | масло |
| У8 | 780–800 °C | 160–200 °C | 58–62 | вода, затем масло |
| 9ХС | 820–850 °C | 180–200 °C | 60–63 | масло |
| ХВГ | 820–840 °C | 170–200 °C | 60–64 | масло |
Время выдержки считаем примерно как 1–1,5 минуты на миллиметр сечения для электропечи. Пересидеть — вырастет зерно, металл станет стеклянным. Держать градусник в печи надо поверенный, а не «примерно по цвету». По цвету каления может прикинуть только старик с двадцатым стажем, и то с погрешностью в плюс-минус 20 градусов.
Отпуск: то, что делают после закалки, а не вместо
Закаленная деталь без отпуска — это бомба замедленного действия. В структуре сидит мартенсит с дикими внутренними напряжениями. Малейший удар или концентратор — и пойдет трещина. Мы греем сразу, не позже чем через пару часов после закалки. Три вида отпуска:
- Низкий, 150–250 °C. Снимает закалочные напряжения, твердость почти не трогает. Для инструмента, шариков, деталей на износ.
- Средний, 300–500 °C. Троостит, пружины, рессоры — упругость на максимуме.
- Высокий, 500–650 °C. Сорбит, лучшая вязкость. Это уже улучшение — валы, оси, шестерни, которые работают под нагрузкой.
Отдельная песня — отпускная хрупкость II рода у хромистых и хромоникелевых сталей. 40ХН после высокого отпуска при медленном охлаждении в интервале 450–550 °C становится хрупкой, как чугун. Лечится быстрым охлаждением в воде или масле после отпуска. По опыту, мастера часто про это забывают, а потом удивляются, почему вал лопнул на испытательном стенде.
Отжиг и нормализация: когда надо «откатиться назад»
Отжиг — нагрев выше Ас3, выдержка и медленное охлаждение вместе с печью. Цель — получить ферритно-перлитную структуру, снизить твердость до 160–200 HB, убрать напряжения после прокатки, поковки или сварки. После отжига сталь режется как масло: резцы Vc спокойно держат 150–180 м/мин по Ст45 без подгаивания. Нормализация — то же самое, но охлаждение на спокойном воздухе, структура чуть мельче, твердость на 20–40 HB выше. Дешевле отжига, для межоперационного состояния чаще всего хватает именно ее.
Однажды на участке мы поймали брак из-за того, что на закупку пришла партия 40Х после проката без промежуточного отжига. Токаря положили деталь в размер, отдали на закалку — и все шестерни повело винтом, биение венца ушло за 0,15 мм вместо допуска 0,03. Пришлось всю партию отжигать заново, фрезеровать зуб по новой и объясняться с заказчиком. С тех пор сертификат на металл проверяем до запуска в производство, а не после.
Как термообработка бьет по механической обработке
Тут взаимосвязь прямая, и любой технолог ее знает на своей шкуре. Закаленная до 55–60 HRC деталь обычным твердосплавным резцом не берется — нужен шлифовальный круг или, на крайний случай, керамика и СТМ на жестком станке. Если шпиндель звенит при шлифовании — прижег поверхность, получили шлифовочные прижоги, а это микротрещины и брак на выходном контроле. Эмульсия должна литься обильно, правка круга — вовремя, без «еще чуть-чуть продержится».
Типичные ошибки, которые мы видели своими глазами: партия втулок из У8, которую решили «дозакалить» повторно после недогрева. Первый цикл дали 760 °C вместо 790 — твердость вышла 50 HRC вместо 60. Термачки подняли температуру «с запасом» до 850. Итог — перегрев, крупное зерно, трешины по кромкам и минус сто тысяч на перевыполнение. Вторая ошибка — закалка крупных деталей в непрогретой масляной ванне: холодное масло вязкое, охлаждение неравномерное, коробление гарантировано. Масло должно быть прогрето до 40–60 °C и перемешиваться, иначе паровая рубашка держится на поверхности металла неравномерно и структура получается «полосатая».
Как выбрать термический участок или подрядчика
Свой цех или аутсорс — вопрос денег и объемов. Чек-лист, по которому мы оцениваем подрядчика:
- Печи с точностью по зоне. Камерные или шахтные с автоматическим регулированием и поверенным КИП, разброс по рабочей зоне не хуже ±10 °C. Печь «с глазком и термопарой на честном слове» — сразу мимо.
- Контроль твердости на месте. Твердомер ТК-2М (Роквелл) или стационарный Бринелль/Виккерс, причем не для галочки — просим протокол на каждую партию.
- Металлографический контроль. Хотя бы выборочный: структура, величина зерна, глубина закаленного слоя. Без этого дефектовка превратится в гадание.
- Учет серийности. Термист должен выдерживать режим по журналу с привязкой к номеру партии, а не «на глаз как вчера делали».
- Приспособления и охлаждающие среды. Отдельные ванны под масло и воду, подогрев масла, мешалки. Если одна бочка «и для того, и для этого» — бегите.
FAQ: три вопроса, которые нам задают чаще всего
Можно ли закалить деталь дважды, если первый раз не добрал твердость?
Только через промежуточный отжиг или высокий отпуск. Прямая повторная закалка без подготовки — это перегрев зерна и трещины почти гарантированно. Один раз пересидеть в печи дешевле, чем выбросить партию.
Почему после закалки деталь повело, хотя режим выдержали точно?
Потому что режим — не все. Коробление дает резкий перепад температур по сечению: тонкое место остывает мгновенно, толстое тянется за ним. Лечится правильной средой (масло вместо воды), ступенчатой закалкой в расплавах солей и изначально симметричной геометрией — если деталь несимметричная, закладывайте припуск под правку или шлифовку.
Что жестче — 58 HRC после закалки У8 или 45 HRC после улучшения 40Х? Можно ли вторую доработать до первой?
Нет, не сработает. 58 HRC у У8 — это низкоотпущенный мартенсит, он твердый, но хрупкий. 45 HRC у 40Х после высокого отпуска — сорбит, вязкий и упругий. Это разные структуры под разные задачи, а не ступени одной лестницы. Поднять твердость 40Х «добором» температуры не выйдет: выше 200 °C отпуск, ниже — получите хрупкость, а не прочность.
Напоследок
Термообработка — это не черная магия, это физика с жесткими режимами и контролем. Закалка сталь закаливает, отпуск делает ее живой, отжиг возвращает к исходной точке. Держите документацию в порядке, режимы — в журнале, а веру в «на глаз» — при себе. Шестерня с фото отработает свой срок только потому, что кто-то в цеху выдержал градус и вовремя опустил ее в масло.
