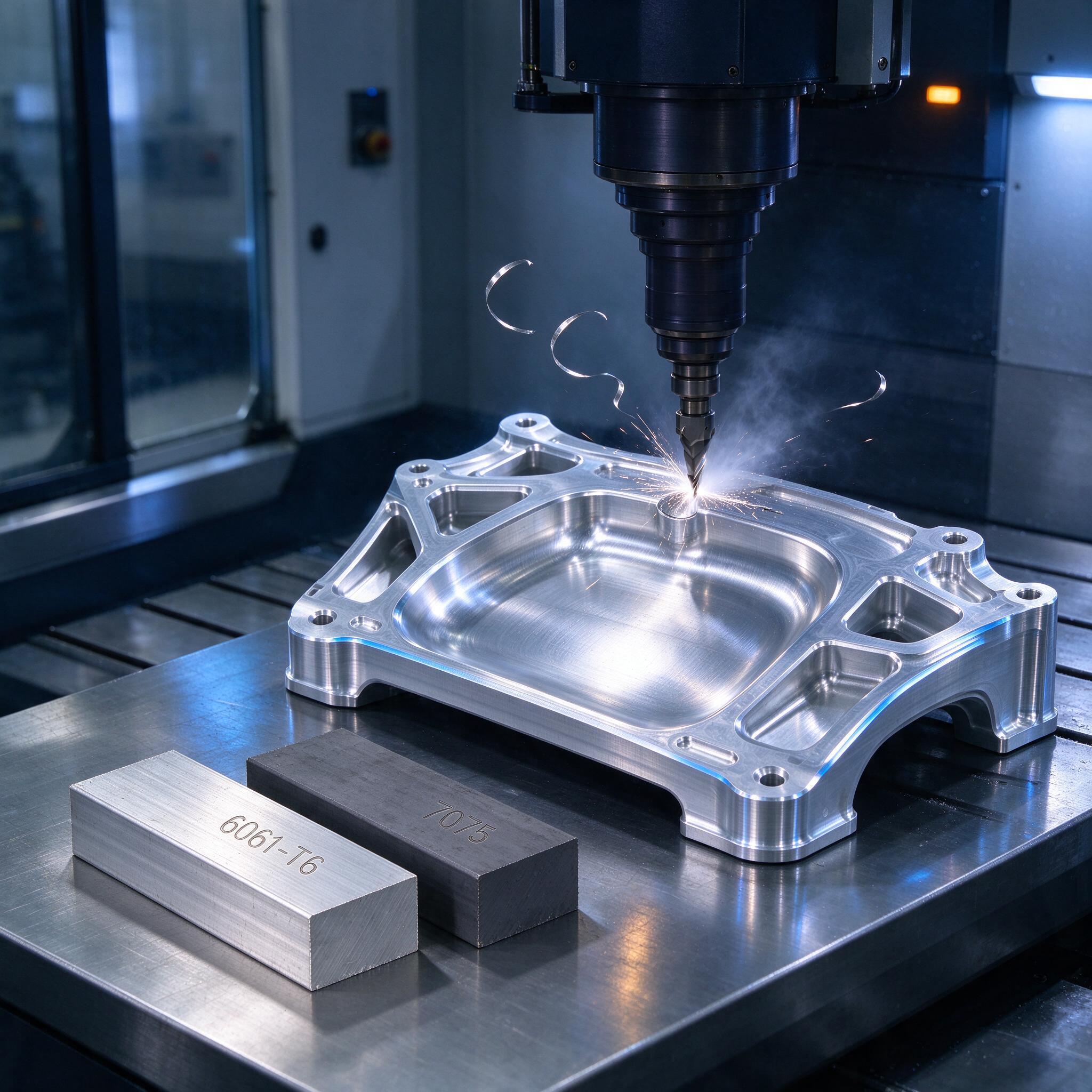

На фото — наш фрезерный центр в работе: шпиндель снимает карман на массивной корпусной детали, стружка вьётся спиралью, на столе лежат два бруска с маркировкой 6061-T6 и 7075. Оба — рабочие образцы, которые мы держим под рукой для сравнения. И знаете, сколько раз заказчик приходил с ТЗ «алюминий, ну любой, только полегче»? Считай, каждый второй. А потом удивляется, почему деталь из АД31 гнётся, а из 7075 стоит втрое дороже. Разберёмся, какие алюминиевые сплавы брать в машиностроении и почему «любой алюминий» — это дорога к браку.
АД31: дешёвый, красивый и коварный
АД31 (он же 6060/6063 по европейской классификации, близнец — EN AW-6060) — это наш профильный бро. По сути чистый Al-Mg-Si с минимальными легирующими добавками: магния до 0,7%, кремния до 0,6%. Прессуется отлично, анодируется в красивый ровный слой, стоит копейки. Профили, рамы, кожуха, корпуса электрооборудования, теплоотводы — вот его мир.
Но несущая деталь из него — почти всегда ошибка. В состоянии T6 предел текучести около 200 МПа, а у свежепрессованного без термообработки — вообще 100–130 МПа. Однажды мы поймали брак: кронштейн конвейера из АД31 после двух месяцев работы получил остаточный изгиб и начал «играть» в посадочных отверстиях. Чертёж писал конструктор, который смотрел только на плотность и цену. Плотность у всех алюминиевых сплавов одинаковая — 2,7 г/см³, а вот жёсткость — нет.
Зато в обработке резанием он хорош, если не жадничать с режимами: Vc до 400–600 м/мин на фрезеровке, подача на зуб 0,05–0,15 мм, обязательный обильный полив СОЖ — эмульсией 5–7%. Стружка ломается хорошо, налипание на режущую кромку минимальное, если инструмент острый и с полированными канавками. Ra 1,6 на контуре получаем без напряга.
6061-T6: рабочая лошадка, которая выручает в 80% случаев
Вот он, золотой середняк. Тот самый брусок 6061-T6 на фото слева — светлая, «молочная» поверхность, характерная для проката после закалки и искусственного старения. Химия: Al-Mg-Si, но с балансом посерьёзнее — магния 0,8–1,2%, кремния 0,4–0,8%, плюс хром до 0,35% для контроля зерна.
Механика уже разговорная: предел прочности ~310 МПа, текучесть ~270 МПа, при этом остаточные напряжения после термообработки в толстом прокате — тема отдельной боли. В свариваемости 6061 — один из лучших конструкционных сплавов: варится TIG/MIG, прочность шва падает процентов на 30–40, но деталь не разваливается. Коррозионная стойкость хорошая, анодируется нормально.
Наши типовые режимы на 6061-T6 при фрезеровании твердосплавной фрезой с покрытием:
- скорость резания Vc — 500–800 м/мин, на черновых проходах смело выше;
- подача на зуб Fz — 0,1–0,2 мм на хвостовике 10–12 мм;
- глубина чернового врезания до 1,5–2 диаметра фрезы на полноценном станке;
- СОЖ — эмульсия 6%, подача не меньше 20 л/мин в зону реза, иначе налипание и «зарычивание».
Свариваемость хорошая, но есть нюанс: локальная потеря прочности в зоне термического влияния. Шов «отжигает» T6-состояние, и рядом со швом металл проседает до ~165 МПа. Для большинства рам и корпусных деталей это некритично, для нагруженных узлов — считайте отдельно.
7075: когда нужен «аэрокосмос», а бюджет не резиновый
Тёмный брусок справа на фото — 7075, сплав системы Al-Zn-Mg-Cu. Он же В95 в отечественных ГОСТах. До 5,6% цинка, до 2,4% магния, до 1,6% меди. Прочность в T6 — до 570–590 МПа на разрыв, текучесть за 500. Это уже уровень конструкционной стали Ст45, только втрое легче. Отсюда и репутация: лонжероны, траверсы, оправки, штамповая оснастка, высоконагруженные детали гидравлики.
Обрабатывается 7075, честно скажу, приятно — стружка короткая, сыпется, как чугунная. Но есть три засады. Первая — медь в составе, поэтому коррозионная стойкость заметно хуже, чем у 6xxx, без анодирования или покрытия деталь может «зацвести» белой солью. Вторая — сварка. Не варить. Точнее, можно, но шов — трещины, приоткрытая пористость, прочность на уровне 40% от основного металла. Конструкцию под 7075 проектируем под болты и заклёпки, точка. Третья — цена: прокат 7075 стоит в 2,5–3 раза дороже 6061, плюс обжигает на термообработке, плюс возможные внутренние напряжения. Мы всегда прошиваем толстые плиты из 7075 черновым пазом и отдыхом 12–24 часа перед чистовой, иначе после снятия 60–70% металла деталь «винтом» выгибает. Поймали такое один раз на плитах траверсы — 40 мм перекоса на метре, переклейка всего узла.
Режимы примерно те же, что на 6061, но Vc ниже на 15–20% из-за меди, и СОЖ обязательна жирнее — полу.synthетика 8–10%, иначе налипание на кромку и «проваренный» блеск на поверхности вместо матовой ровной.
Сводная таблица: что когда брать
| Параметр | АД31 (6060/6063) | 6061-T6 | 7075-T6 / В95 |
|---|---|---|---|
| σв, МПа | 160–215 | ~310 | 530–590 |
| σ0,2, МПа | 110–190 | ~270 | 470–510 |
| Свариваемость | Хорошая | Хорошая, с потерей прочности в ЗТВ | Не варить |
| Коррозионная стойкость | Отличная | Хорошая | Средняя, нужно покрытие |
| Анодирование | Отличное, декоративное | Хорошее | Плохое, жёлто-серый оттенок |
| Обрабатываемость резанием | Хорошая | Хорошая | Отличная, ломкая стружка |
| Относительная цена проката | 1,0 | 1,3–1,6 | 2,5–3,0 |
| Типовое применение | Профили, кожуха, радиаторы | Рамы, корпусные детали, кронштейны | Силовые узлы, оснастка, авиация |
Про термообработку: буквы после цифры — не красивость
Мастера часто путают: 6061 и 6061-T6 — это два разных материала по прочности, разница почти вдвое. «T6» значит закалка + полное искусственное старение. Без этой приставки вы получаете отожжённый или свежеотпущенный металл с куда более скромными характеристиками. Аналогично с АД31Т и АД31Т1/Т5. Проверяйте сертификат на прокат: там обязана быть указана марка и состояние поставки. Нет сертификата — считайте, что вы покупаете лотерею. Однажды нам привезли «6061» без документов, и после фрезеровки глубоких пазов партия деталей повело дугой — металл оказался в состоянии T4, недостаренный, с высокими остаточными напряжениями. Термообработчик потом дорабатывал за поставщика, а мы — переделывали графики.
Отдельно скажу про Д16 (2024) и АМг: Д16 — это тоже силовой сплав с медью, прочнее 6061, но варится плохо и коррозирует хуже, так что если задача «прочнее 6061 и сварить» — вы, скорее всего, ищете не 7075 и не Д16, а нормальную конструкцию с болтовыми соединениями. АМг (5xxx) — для сварных конструкций под нагрузкой, но в машиностроении он больше про листы и ёмкости, чем про корпусные детали.
Чек-лист: как не облажаться при выборе сплава и подрядчика
- Считаете нагрузку. Если расчётные напряжения выше ~200 МПа — даже не смотрите в сторону 6xxx, берите 7075 или Д16.
- Есть сварка в конструкции — 6xxx или 5xxx, никакой 7075.
- Требуется анодирование в декоративный цвет — АД31 или 6061, 7075 даст грязный оттенок.
- Толстый прокат + съём больше 50% металла — спрашивайте у поставщика прокат с контролем остаточных напряжений или закладывайте черновую + отдых + чистовую.
- Подрядчик должен подтвердить материал сертификатом и показать, чем мерит твёрдость (для 7075 — HB ~150, для 6061-T6 — ~95, для АД31 — ~25–30). Если оператор не может отличить 6061 от 7075 по твёрдости — тревожный звоночек.
FAQ
Можно ли заменить 7075 на 6061, если деталь «не такая уж и нагруженная»?
Нет, не сработает, если расчётные напряжения выше ~250–280 МПа с учётом концентраторов. 6061-T6 имеет предел текучести 270 МПа, и у алюминия нет площадки текучести — как только превысили, деталь деформируется пластически. Увеличиваете сечение — тогда да, но следите за массой и габаритами, иногда рост сечения убивает всю идею «полегче».
Почему моя деталь из алюминия темнеет и покрывается белым налётом?
Либо это 7075/Д16 без защитного покрытия (медь и цинк дают межкристаллитную коррозию), либо анодирование сделано халтурно — тонкий слой 3–5 мкм стирается и не держит. Нормальное защитное анодирование — 15–25 мкм, жёсткое (hard anodizing) — от 40 мкм. Хотите долгую жизнь без покрытия — берите АД31 или АМг, они в обычной атмосфере почти не корродируют.
Какой сплав лучше для тонкостенного фрезерования с высокими требованиями к геометрии?
Для тонких стенок до 1 мм — однозначно 6061-T6 или АД31Т5 в плитах с низкими остаточными напряжениями (stress-relieved): они пластичнее, меньше риск микротрещин при вибрациях. 7075 прочнее, но жёстче в обработке тонких стенок и дороже в переделке брака. И режимы: малая глубина, высокая Vc, растачивание тонкостенных карманов — только чистовой проход с прижимом по периметру, иначе «завал» стенки обеспечен.
Вместо итогов
Алюминиевые сплавы — это не «один материал, только разной цены». АД31 — для профилей и того, что не несёт. 6061-T6 — рабочая лошадка конструкционного машиностроения. 7075 — когда считаете каждый грамм и каждый мегапаскаль. Три марки закрывают процентов 90 задач, остальное — экзотика под конкретное ТЗ. Главное — не берите сплав по привычке и не верьте брускам без сертификата. Проверено на собственной шкуре и на чужих графиках производства.
