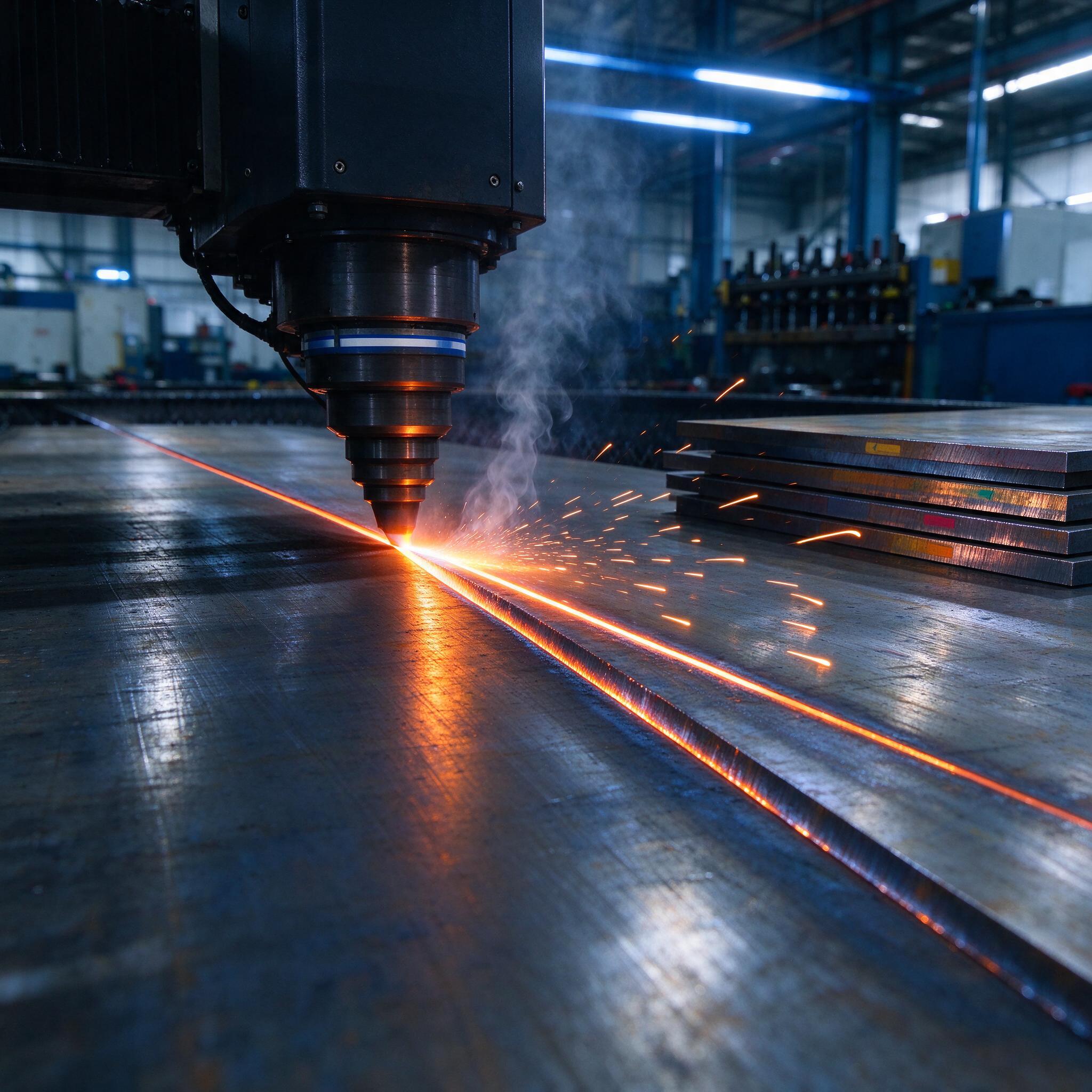

На фото — наш термический участок в разгар смены: плазменный резак идёт по листу, из-под сопла летит сноп искр, рядом на столе лежит пачка раскроенных плит с цветной маркировкой. Обычная картинка. Но за ней стоит вопрос, который нам задают каждую неделю: «Какую марку стали взять под мою деталь?» И правильный ответ тут не в прайсе, а в понимании, что будет с конструкционной сталью дальше — резка, сварка, мехобработка, нагрузка, мороз. Разберём по-рабочему, без учебника.
Почему «просто железо» не бывает
Конструкционная сталь — это не одна масса металла, а целый спектр свойств, зашитых в химсостав. Углерод даёт твёрдость, но убивает свариваемость. Марганец поднимает прочность и раскисляет. Хром добавляет прокаливаемость. Ошибёшься на этапе заказа — потом ловишь это на участке: то электроды не варят, то фреза сгорает за смену, то деталь ведёт винтом после термообработки. Мы за двадцать лет набили на этом шишек столько, что могли бы открыть музей брака.
Ст3 — рабочая лошадка, но не для всего
Ст3сп/пс — самая ходовая конструкционная сталь в стране. Дешёвая, отлично варится, легко режется плазмой — тот лист на фото, скорее всего, как раз она или 09Г2С. На ней делают фермы, закладные, кронштейны, сварные рамы. Предел текучести порядка 235 МПа у сп5 — для большинства несущих конструкций хватает с запасом.
Но. Как только от детали требуют хоть какой-то твёрдости поверхности или износостойкости — Ст3 сдаётся сразу. Наплавлять её можно, закаливать толком нельзя. И ещё нюанс, который новички упускают: пс и сп — это разная степень раскисления, и у пс-модификаций ударная вязкость при минусовых температурах заметно хуже. Для холодного цеха и уличных металлоконструкций берём только спокойную.
09Г2С — когда холода и сварка решают
Низколегированная сталь с марганцем и кремнием, наш выбор для всего, что работает при минусовых температурах: металлоконструкции Севера, ёмкости, рамы спецтехники. Предел текучести 325–345 МПа — на класс выше, чем у Ст3, при этом свариваемость остаётся хорошая. Важно только следить за режимом сварки и подогревом при толщинах свыше 20–25 мм, иначе в зоне термического влияния наловишь трещин.
По мехобработке 09Г2С ведёт себя спокойно: на токарке точим резцами Т5К10, на фрезере — ВК8, подача умеренная. Вязкая сталь, стружка длинная — стружколом обязателен, иначе завьёт «птичье гнездо» вокруг патрона.
40Х — когда нужна и прочность, и сердцевина
Хромистая конструкционная сталь, закаливаемая и поддающаяся улучшению. Вал, шестерня, ось, червяк — вот её территория. После закалки и отпуска выдаёт твёрдость до 45–50 HRC по объёму, поверхностная закалка ТВЧ добивает до 48–52 HRC на поверхности при вязкой сердцевине. Для валов под изгиб с кручением — классика жанра.
Но 40Х — капризная в обработке резанием до термообработки и очень капризная после. Калёную «сороковку» точить — только шлифовка или твёрдосплав с отрицательной геометрией. И она плохо варится: под сварные швы без предварительного подогрева не годится, трещины обеспечены. Однажды мы поймали брак именно на этом: конструктор поставил кронштейн из 40Х со сварным швом «по месту». После первой же партии — трещины в ЗТВ. Переделали на 40Х с полным отжигом под сварку и нормальной техпроцессной цепочкой, а лучше было сразу заложить Ст3пс5 или 35-ю с последующей наплавкой.
Сводная таблица по ходовым маркам
| Марка | σт, МПа | Свариваемость | Типовая задача | Подводный камень |
|---|---|---|---|---|
| Ст3сп5 | ~235 | Отличная | Фермы, рамы, закладные | Не закаливается, слабая износостойкость |
| 09Г2С | 325–345 | Хорошая (с режимом) | Морозостойкие конструкции, ёмкости | Подогрев при t > 20 мм |
| 40Х | ~785 (улучшенная) | Плохая | Валы, шестерни, оси | Трещины при сварке, дорогая ТО |
| 45 | ~355 (нормализация) | Ограниченная | Детали после ТВЧ | Коробление при закалке |
Режимы: что мы реально ставим
Пара цифр с нашего производства, чтобы не быть голословными. Точение Ст3: Vc около 180–220 м/мин резцом Т5К10, подача 0,3–0,4 мм/об, СОЖ — 3–5% эмульсия. 09Г2С на тех же режимах чуть вязче — сбрасываем подачу до 0,25. 40Х до улучшения: Vc 100–140 м/мин, если шпиндель звенит — значит, прихватывание началось, режем скорость, а не давим подачу. На плазме лист 10 мм из Ст3 режется на 1200–1500 мм/мин с нормальной кромкой; на 09Г2С той же толщины скидываем процентов на 10–15, иначе поймаете зарез по нижней кромке.
Типичная ошибка: «возьмём 40Х — она же прочнее»
Реальный случай. Заказчик привёл чертёж кронштейна подвески с требованием «прочность как у 40Х, но варить в сборе и недорого». Смена подрядчика по металлу — и в прошлом году нам привезли брак: рама из «сороковки», сваренная без подогрева, треснула по шву при гидроиспытаниях. Виноват не сварщик — виновата марка. Хромистые стали при сварке закаливаются в ЗТВ, водород сидит в шве, холодные трещины идут через сутки-двое после остывания. Выход был простой: перекроили на 09Г2С с толщиной на класс выше и снимаемым косынкой узлом. Дешевле, надёжнее, сваривается без танцев. Мораль: прочность марки — не самоцель, а баланс со всем техпроцессом.
Как выбрать марку и поставщика: чек-лист
- Определи характер нагрузки: статика, циклика, удар. От этого зависит минимальный предел текучести и запас вязкости.
- Температурный диапазон эксплуатации. Для минуса ниже −40 °С без 09Г2С и подобных низколегированных не выходить.
- Сваривается ли деталь в конструкции? Если да — углерод в составе не выше ~0,25%, иначе подогрев и спецтехнология.
- Проверь сертификат на каждую плавку: химсостав и механика должны биться с ГОСТ 1050 / 19281, а не «на словах качаем».
- Спроси у поставщика про режимы резки и сварки под конкретную марку. Кто знает только цену за тонну — идёт лесом.
FAQ
Можно ли заменить 09Г2С на Ст3, если конструкция «не сильно нагружена»?
Нет, не сработает, если конструкция работает на морозе или несёт циклическую нагрузку. Разница в пределе текучести почти в полтора раза, а ударная вязкость при −40 °С отличается на порядок. Экономия 15–20% на металле обернётся трещиной через пару зим.
Можно ли варить 40Х обычной полуавтоматической сваркой без подогрева?
Нет. Хромистая сталь закаливается в зоне термического влияния, без подогрева до 200–300 °С и специальных электродов холодные трещины почти гарантированы, особенно на сечениях толще 10 мм. Для сварных узлов бери конструкционную сталь с углеродом до 0,25%.
Почему после плазменной резки кромка «ведёт» деталь?
Локальный нагрев до сотен градусов создаёт внутренние напряжения и неравномерную усадку. Лечится режимом: правильная скорость резки (не ловить зарез и не плавить кромку), раскрой с перемычками, а на ответственных деталях — черновая мехобработка после реза для снятия наклёпанного слоя.
Итог простой: марка конструкционной стали выбирается от задачи, а не от привычки и не от прайса. Ст3 — на несущие сварные конструкции в тепле, 09Г2С — на холод и циклику, 40Х и 45 — на улучшаемые детали под термообработку. Заложишь это в проект на старте — не будешь потом переплачивать за переделки и разгребать брак на участке.
