Индикатор на суппорте — первый звоночек

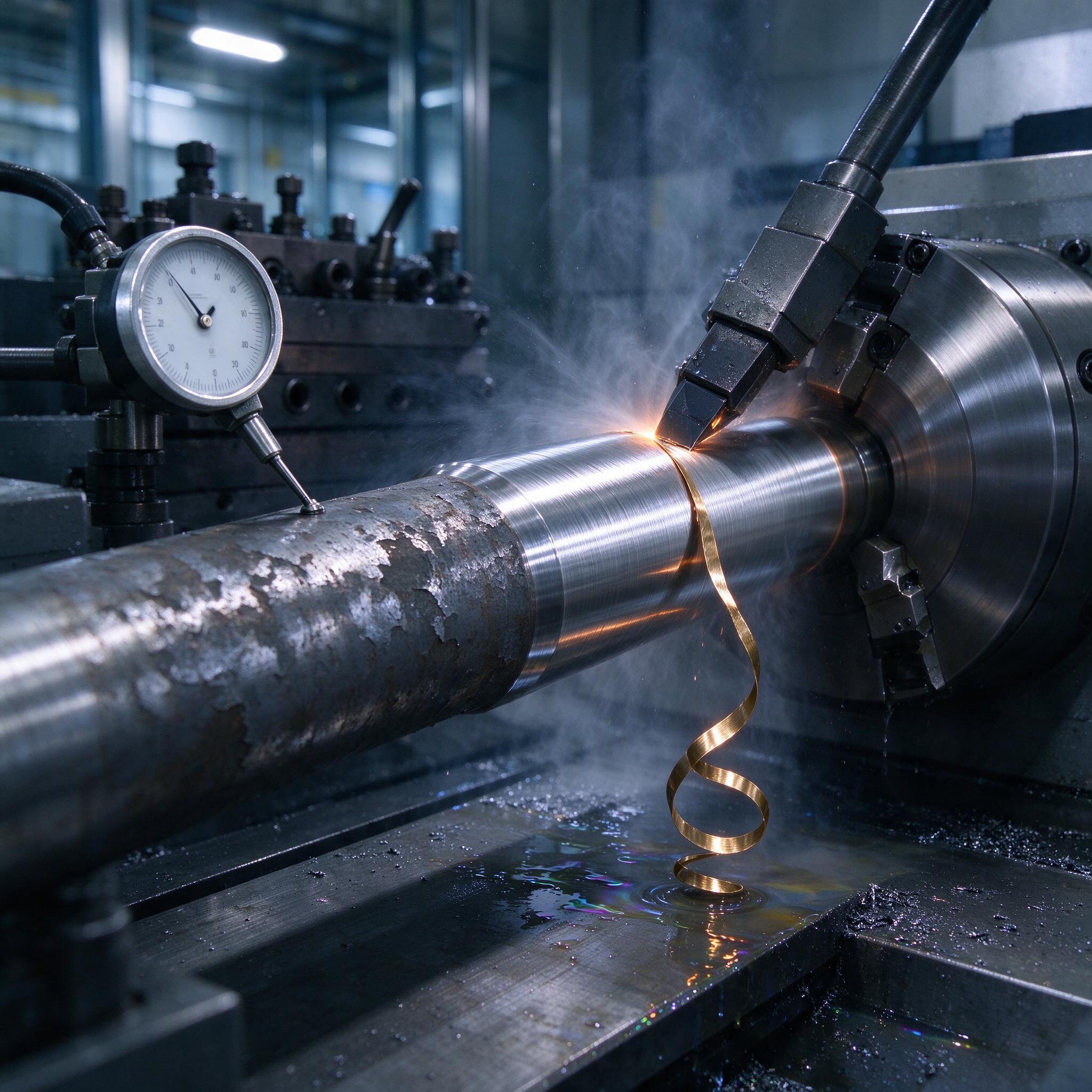

На фото — классическая картина с нашего участка: черновой вал из стали 40Х ещё с окалиной, зажат в трёхкулачковом патроне, резец уже прошёл чистовую ступень, стружка лентой уходит вниз, а рядом на суппорте стоит индикатор часового типа — им мы ловим биение прямо на станке, не снимая деталь. Туман СОЖ, лампы дневного света, стружка в поддоне. Всё как есть.
И вот сидит такой заказчик и говорит: «Мне валы, всё просто, ступенька да ступенька». А в чертеже — допуск IT7 на посадочные шейки под подшипник и Ra 1.6 на те же места. При этом сам прокат — калиброванный кругляк, но кривой после транспортировки, и индикатор на черновой поверхности показывает 0,4 мм. И вот тут начинается работа не токаря, а технолога. Разберём, как мы выжимаем из обычного токарного станка то, что по учебнику положено делать на круглошлифовальном.
Почему вал «звенит» и уводит, а заказчик виноватым делает вас
Валы — худшая деталь для токаря с точки зрения жёсткости. L/D больше 10 — и всё, обрабатываемая поверхность превращается в пружину. Резец давит, деталь отжимается, а вы смотрите на микрометр и не понимаете, почему с одного конца размер 55,02, а с другого 55,09. Это не станок не тянет. Это конусность от упругого отжима, и бороться с ней надо не подгонкой, а схемой базирования.
Что мы делаем на практике:
- люнет. Самый недооценённый инструмент. Подвижный люнет на длинномере снижает отжим в разы, но подводить кулачки надо после первого прохода, на прогретом станке, и обязательно с индикатором — перетянешь, поймаешь отпечаток и запишешь себе же биение в готовую деталь;
- отрезаем черновую базу. Если заказчик даёт кривой прокат, черновая база — ось детали, и после чернового прохода всё перебазируем заново, иначе вся кривизна проката вылезет в готовом размере;
- центра. Сверлим центровые отверстия, обрабатываем на них, и уже потом подрезаем торцы. Заказчики это не любят, потому что «лишняя операция», но без центров IT7 на длине 1200 мм мы не держим.
Кстати, про станок. На 16К20 с изношенными направляющими мечтать про стабильное IT7 на длинной детали — забавно. Мы для ответственных шеек держим 16К20 в реанимации, а серьёзное гоним на станках с ЧПУ — Haas ST-20 или Doosan Puma 2100, там геометрия позволяет. Но и на ЧПУ, если задний центр затянут слабо или вращающийся центр побежал, получите тот же результат.
IT7 на токарке — откуда берётся и сколько это стоит
Допуск IT7 на диаметр 55 мм — это 30 микрон. Тридцать. Для справки: на 16К20 с ценой деления лимб 0,05 мм вы физически не видите этот размер, лимб работает вслепую, и каждый второй вал уходит в брак по размеру. Поэтому:
- работаем только по индикатору или с цифровым позиционированием по X, точность которого 0,001 мм;
- после первого чистового прохода — контроль микрометром, обязательно после того, как деталь остынет. Горячий вал 55,01 — холодный 54,99, и это не анекдот, а температура. На длинной детали погрешность от нагрева резанием легко даёт 15–20 мкм;
- чистовой резец — либо CBN, либо твёрдый сплав с положительной геометрией, Vc 180–220 м/мин для 40Х, подача 0,08–0,12 мм/об, глубина 0,3–0,5 мм. Жирная стружка на чистовом — сразу в мусор, это грубая работа.
И ещё момент, о котором молчат в учебниках. IT7 по размеру — это полбеды. Вторая половина — допуск формы: отклонение от круглости и цилиндричности обычно 0,01–0,015 мм на шейку. Круглость на токарке ограничена биением шпинделя. Если радиальное биение патрона 0,03 мм, то никакими резцами вы круглость 0,01 не получите. Поэтому наш первый шаг — индикатор в резцедержатель, обкат шпинделя на холостом ходу. Шпиндель звенит или побежал — сначала ремонт, потом работа.
Ra 1.6 без шлифовки: можно, но с оговорками
Заказчик часто пишет Ra 1.6 «на всякий случай», потому что так было в старом чертеже. Если это посадка под подшипник качения — да, реально нужно. Если это ступень под манжету — тоже нужно. Если это просто «посадочная» — можно ужесточить требования к себе зря и поднять цену детали вдвое.
По опыту, мастера часто путают Ra и Rz и считают, что Ra 3.2 «почти то же самое». Это не так. Разница между Ra 3.2 и Ra 1.6 — это вдвое меньшая высота неровностей, и на токарке она достигается одним способом: чистовым проходом с малой подачей и правильной геометрией резца. Радиус при вершине 0,8 вместо 0,4, подача 0,08–0,12, Vc повыше, чтобы стружка была цветная, а не рассыпалась. И главное — резец по высоте центры, жёстко, без вылета. На вылете начинается вибрация, и вместо Ra 1.6 вы получаете волнистость, которую потом измеряете как «то 1.2, то 2.5».
Таблица, как мы Roughly прикидываем достижимую шероховатость на токарке:
| Вид обработки | Достижимая Ra, мкм | Реально стабильная |
|---|---|---|
| Черновая точение | 6,3–12,5 | Ra 12.5 |
| Получистовая | 3,2–6,3 | Ra 3.2 |
| Чистовая твердым сплавом | 0,8–1,6 | Ra 1.6 |
| Чистовая CBN | 0,4–0,8 | Ra 0.8 |
| Шлифовка | 0,2–0,4 | Ra 0.4 |
Держать Ra 0.8 на каждом валу мы не берёмся — это уже сублимация токарки, и честнее сразу заложить шлифовку с припуском 0,3–0,4 на сторону. Кто обещает вам стабильно Ra 0.4 точением — либо врёт, либо гоняет CBN на идеальном станке в термоконстантном цеху.
Биение: главный бич валов
Биение — это то, что всплывает уже у заказчика при сборке. Вал красивый, размеры в допуске, а при установке в корпус индикатор показывает 0,05 мм радиального биения посадочной шейки относительно базовой. Всё, возврат.
Откуда берётся: однопроходная обработка с перебазированием. Классика — вал зажали, проточили одну шейку, перевернули, зажали за обработанную, проточили вторую. Патрон даёт биение 0,02–0,05 мм — и вы его честно скопировали с первой шейки на вторую. Итог — не соосность, а «уехавшая» геометрия.
Как мы с этим боремся:
- обработка с двух сторон за одну установку — если есть приводной инструмент и вторая позиция, делаем всё за один цикл;
- обработка в центрах — единственный способ получить соосность шеек в пределах 0,01–0,015 мм на длинномере;
- проверка биения на обоих концах детали индикатором на станине — на фото как раз этот момент. Индикатор на магнитном основании, ножка на черновой поверхности, вал проворачиваем вручную. Сразу видно всё.
Однажды на участке мы поймали брак из-за того, что шлифовальный круг на промежуточной операции подрезал базовый торец — а торец был измерительной базой. Биение 0,04 мм на готовой детали. Виноватых искали неделю, а причина — элементарная, и одна контрольная проверка индикатором после операции всё бы вскрыла. С тех пор после каждой операции, затрагивающей базу, — обязательная проверка. Всегда.
Типичные ошибки, которые мы видели своими глазами
Реальный случай. Партия валов 45 мм под звездочку, 60 штук, материал 40Х, термообработка после точения. Наш бригадир, человек старой школы, выставил чистовой резец на размер на холодной детали, деталь после ТО была с плотной окалиной, и он решил «поймать зарез» на повышенной подаче. Результат: на первой детали — недокатанный размер, на второй — пережог поверхностного слоя, микротрещины, вся партия на выброс. Причина банальна: термообработанная 40Х с окалиной режется совсем не так, как прокат, и режимы надо снижать процентов на 20, а резец брать отрицательной геометрии. Стоимость ошибки — пара сотен тысяч рублей и сорванный срок.
Ещё частая ошибка — замер сразу после резания. Деталь горячая, металл расширен, микрометр показывает «в плюсе», оператор отводит на подгонку, деталь остывает — размер ушел вниз. У нас правило: замер на чистовых — не раньше, чем через 3–5 минут после прохода, а лучше на остывшей.
Как выбрать подрядчика на токарную обработку валов: чек-лист
- Спросите про контроль биения. Если на участке нет индикаторов на магнитных основаниях и поверенных микрометров, а контроль «на глаз» — уходите.
- Уточните, как базируют. Правильный ответ — «в центрах» или «за одну установку». Ответ «в патроне, переворачиваем» = биение 0,03–0,05 мм гарантировано.
- Про допуск. Подрядчик, который обещает IT7 на 16К20 по лимбу, — самообман. Нормальный ответ: «держим по индикатору/ЧПУ, применяем CBN».
- Про шероховатость. Обещают Ra 0.4 точением — врут. Ra 1.6 чистовым сплавом — правда.
- Спросите про СОЖ. «Сухая» обработка стали на чистовых режимах — признак, что вам не скажут про нагрев и стойкость инструмента.
FAQ
Можно ли получить IT7 и Ra 1.6 на универсальном токарном станке?
Нет, стабильно — не сработает, потому что лимб подачи имеет цену деления 0,05 мм при допуске в 30 микрон, а биение шпинделя изношенного станка съедает половину допуска на форму. Точечно, на удачной детали, с индикатором — да. Серией — нет.
Нужно ли шлифовать вал, если токарь держит Ra 1.6?
Смотря что за посадка. Под подшипник качения — шлифовка не обязательна, если биение и круглость в допуске, но заказчик с сертифицированным производством, скорее всего, потребует. Под полируемую поверхность — можно без шлифовки. Экономия есть, но решается это на этапе проектирования, а не на станке.
Почему биение вылезло только у заказчика, а у нас было в норме?
Потому что измеряли на разных базах. Вы проверяли, зажав вал в патрон, — патрон «спрятал» биение, подправив положение детали. Заказчик ставит вал в подшипники, т.е. по центровым фаскам или шейкам — и вся несоосность вылезает. Меряйте по тем же базам, что у заказчика.
Вместо заключения
Вал — простая на вид деталь, но именно на ней видно, токарь на участке или оператор. Допуск IT7, Ra 1.6 и биение 0,015 — это не «закидываем деталь и ждём», это схема базирования, температурный контроль, исправный шпиндель и честные режимы. Мы за годы набили шишки на всём этом, и главный вывод простой: сначала геометрия и базы, потом режимы, и только потом инструмент. И всегда — контроль на той же базе, что у заказчика.
