Фрезеровка алюминия ЧПУ: с чего начинается грамотный процесс

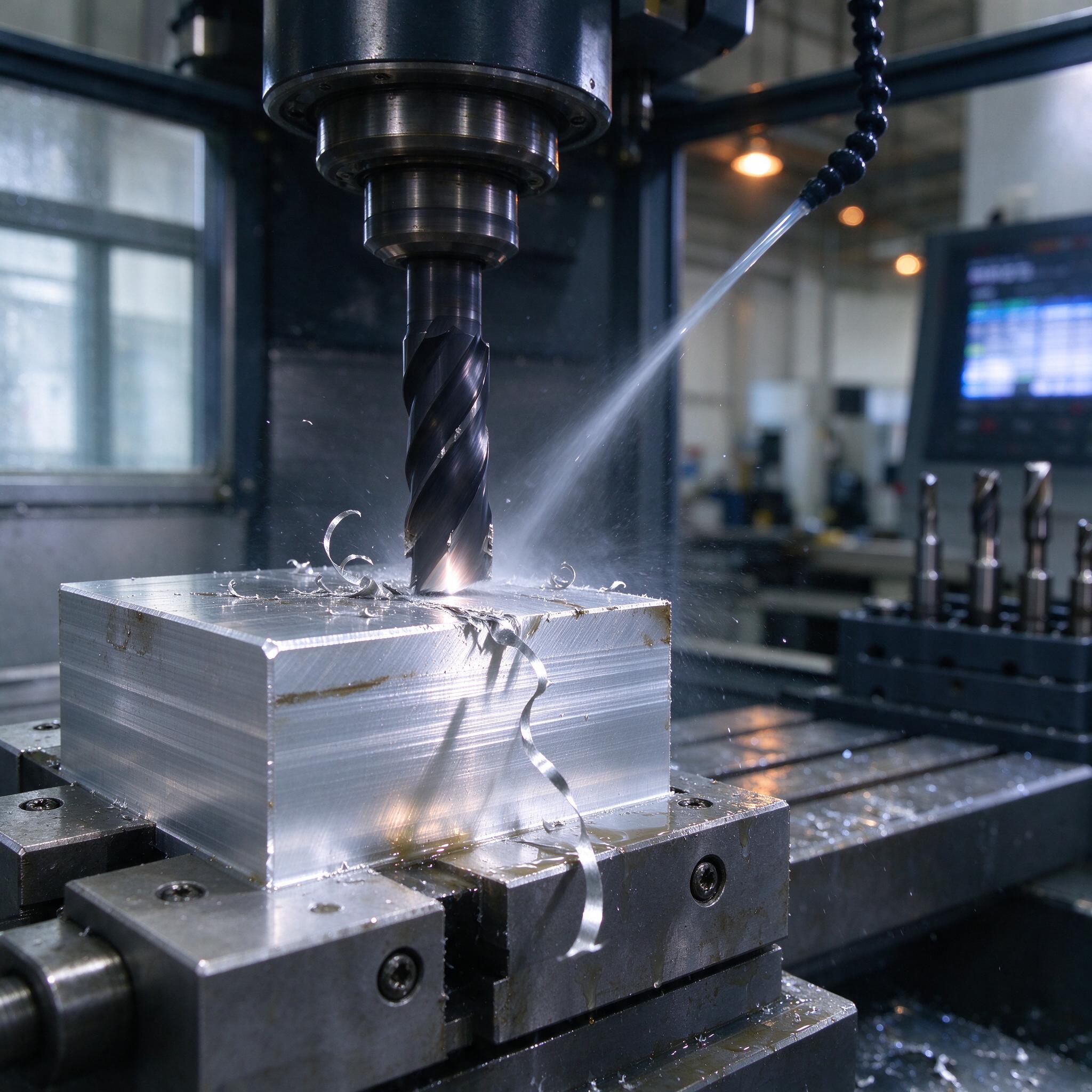

Алюминий кажется «простым» материалом: мягкий, быстро режется, шпиндель не нагружается. Именно поэтому на многих участках его фрезеруют «на глаз» — и получают липкую сливную стружку, налипание на режущие кромки, зарезы на тонких стенках и брак по плоскостности. На фото — типичная рабочая сцена: концевая фреза в шпинделе обрабатывающего центра снимает слой с алюминиевой заготовки, зажатой в станочные тиски, а через гибкий сопловой подвод на зону резания подаётся СОЖ. В кадре виден и пульт с активной программой, и магазин инструмента с запасными концевыми фрезами — то есть настроенный, управляемый процесс.

В этой статье разберём, как назначать режимы резания для алюминиевых сплавов, какую концевую фрезу выбирать под конкретную задачу, зачем алюминию обязательное охлаждение и где чаще всего теряют качество и деньги.

Алюминиевые сплавы для фрезерования: что ставим в станок

Не весь алюминий режется одинаково. Для деталей на станках с ЧПУ чаще всего применяют деформируемые сплавы, и от их марки зависит выбор скоростей и геометрии инструмента.

АД31 / 6060 / 6063 — конструкционные профили и корпуса. Мягкие, склонны к налипанию, требуют острых кромок и активной подачи.
Д16 (2024) — высокопрочный сплав, хорошо держит стенки до 1 мм, но чувствителен к задирам при тупом инструменте.
АМг5, АМг6 — магналии, вязкие, дают длинную сливную стружку; важен объём стружечной канавки.
АК6, АК8 — штамповые сплавы для нагруженных деталей, режимы близки к Д16.
Литейные АК7ч (АЛ9), АК9ч — корпуса приборов; кремний в структуре ускоряет износ кромки, лучше работать твердосплавным инструментом с покрытием.

Чистый технический алюминий АД1 и АД0 — худший вариант для тонкой фрезеровки: налипает на кромки даже при идеальной заточке. Если деталь из него обязательна, используйте фрезы с полированными канавками и принудительным СОЖ-орошением.

Режимы резания при фрезеровании алюминия: числовые ориентиры

Главный принцип — высокая скорость резания и высокая подача на зуб при малой глубине. Алюминий позволяет шпинделю работать на пределе, и «щадящие» режимы здесь вредны: на низких подачах кромка не режет, а тёрнет, вызывая наклёп и налипание.

Параметр	6060 / АД31	Д16 / АК6	АМг5 / АМг6
Скорость резания V, м/мин	400–800	300–600	250–450
Подача на зуб Sz (фреза Ø8, 3 зуба), мм	0,05–0,12	0,04–0,10	0,03–0,08
Осевая глубина ap за проход	до 1×D	до 0,7×D	до 0,5×D
Радиальная ширина ae	до 0,5×D	до 0,4×D	до 0,3×D

Пример расчёта для чистовой фрезеровки алюминия ЧПУ-фрезой Ø10 мм с тремя зубьями по Д16: при V = 500 м/мин частота вращения n ≈ 15 900 об/мин. Подача минуты F = n × z × Sz = 15 900 × 3 × 0,08 ≈ 3800 мм/мин. Если шпиндель ограничен 12 000 об/мин, компенсируйте подачей на зуб, но не опускайтесь ниже 0,04 мм — иначе начнётся трение вместо резания.

Ориентиры по итоговому качеству: черновой проход оставляет Ra 3,2–6,3, чистовое фрезерование на высокой скорости с малым ae даёт Ra 0,8–1,6, а при выглаживающих проходах — до Ra 0,4. Точность размеров на обработке за две операции реально держать в пределах IT8–IT9, на чистовых проходах за одну установку — IT7.

Концевая фреза по алюминию: геометрия важнее марки сплава

Инструмент решает половину задачи. Универсальная фреза «по стали и алюминию» — компромисс, который всегда проигрывает специализированной.

Число зубьев. Оптимум — 2–3 канавки. Большее число уменьшает объём канавки, и сливная стружка забивает её уже на втором проходе.
Угол спирали. 35–45°. Крутая спираль даёт плавное врезание и чистую стенку.
Передний угол. 12–20°, заточка острая, без фаски. Полировка канавок обязательна для вязких сплавов.
Материал. Мелкозернистый твердый сплав. Быстрорез допустим только на низкооборотных станках; на 15–20 тыс. об/мин он «сядет» за одну деталь.
Покрытие. Для чистого алюминия — без покрытия или DLC/полированная кромка. Стандартное TiAlN часто хуже: алюминий приваривается к шероховатому покрытию.

Для выборок карманов удобны фрезы со стружколомом и переменным шагом зубьев — они гасят вибрацию на длинных вылетах. Для тонких стенок берите инструмент с уменьшенной конусностью или вылетом ровно по глубине детали: каждый лишний миллиметр вылета — минус жёсткость.

СОЖ при фрезеровании алюминия: почему «сухо» не работает

На снимке хорошо видно, как струя СОЖ из гибкого сопла направлена точно в зону контакта кромки с заготовкой. Это не перестраховка. При резании алюминия до 80 % теплоты уходит в стружку, но при липких сплавах и высокой скорости тепло частично идёт в кромку — и стружка начинает свариваться с фрезой. Итог: задиры на стенке, рост силы резания, поломка инструмента.

Полив эмульсией (3–5 % концентрата) — базовый вариант. Главное: не концентрация, а объём и направление струи. Сопло нацеливается на точку входа фрезы в материал, а не «вообще в зону».
Подача СОЖ через шпиндель (TSC, 10–20 бар) — лучший вариант для глубоких карманов и сверления: струя вымывает стружку из канавки.
MQL (минимальное смазывание) — применимо на черновых проходах по 6060, но на вязких АМг и глубоких полостях часто не хватает отвода тепла.
Сжатый воздух — только для сдувания стружки, не для охлаждения.

Следите и за состоянием эмульсии: в алюминии она быстро защелачивается и вызывает коррозию пятнами на заготовке. Контроль pH (8,5–9,2) и концентрации рефрактометром — обязательная процедура раз в смену при серийной работе.

Оснастка и закрепление: тиски, прижимы, заготовка

Станочные тиски — самый распространённый вариант закрепления, и на фото заготовка установлена именно так. Для алюминия критична сила зажима: стальные губки с рифлением оставляют вмятины на мягком металле. Решения:

гладкие (фрезерованные) стальные губки для черновых операций;
накладки из алюминия или капралона для чистовых — на мягких сплавах зажим должен быть мягким;
прижимные планки с регулируемым усилием для тонкостенных деталей;
вакуумные плиты — для финальной плоскостной обработки листовых заготовок.

Вылет заготовки над губками — минимально необходимый. При обработке кармана глубиной 30 мм оставляйте не более 5–7 мм над губками, иначе на тонкой стенке появятся отгиб и волнистость. Для высокой жёсткости используйте ступенчатые (параллельные) губки: заготовка ложится всей опорной плоскостью.

Программа и управление стружкой: чего не видно в таблице режимов

Даже идеальные подачи не спасут, если траектория неправильная. Базовые правила для фрезеровки алюминия на станке с ЧПУ:

Траектория «трохоидального» врезания при выборке карманов: постоянная ae, снимаемая кромкой, стабильная температура, скорость в 1,5–2 раза выше классической зигзаг-выборки.
Вход в материал дугой, а не перпендикулярным врезанием — удар по кромке на 15 тыс. об/мин гарантированно выкрашивает зуб.
Встречное фрезерование на чистовых стенках: меньше деформация, чище поверхность.
Выход стружки. В закрытых карманах делайте технологические отверстия или программные паузы с подъёмом фрезы для отвода стружки и орошения.

Не забывайте про балансировку технологической цепочки: если магазин станка заполнен, как на иллюстрации, черновую и чистовую фрезы логично разнести по разным инструментам — чистовая кромка остаётся свежей до финального прохода.

Типичные ошибки при фрезеровании алюминия

Заниженная подача. «Бережём» фрезу малой подачей — получаем трение, наклёп и налипание вместо резания. Срок службы инструмента падает, а не растёт.
Слишком много зубьев. 4–6-канавочная фреза «от стали» забивается сливной стружкой на втором-третьем кармане.
СОЖ «для галочки». Эмульсия льётся мимо зоны резания или в виде редких капель. Результат — сваренная с кромкой стружка и задиры.
Черновая и чистовая обработка одним инструментом. Изношенная на черновом проходе кромка оставляет волны и заусенцы на чистовой стенке.
Избыточный зажим. Тиски с рифлёными губками продавливают алюминий на 0,1–0,3 мм — деталь после разжима «уходит» от размера.
Игнорирование теплового расширения. Алюминий расширяется вдвое сильнее стали: при длинной серии и нагретом шпинделе размер «уплывает» на 0,02–0,04 мм, если не делать компенсацию.

Как выбрать оборудование или подрядчика на фрезеровку алюминия: чек-лист

Частота вращения шпинделя от 12 000 об/мин — для чистовой по алюминию этого минимум; для мелкого инструмента желательно 20 000+.
Наличие подачи СОЖ через шпиндель или как минимум регулируемых сопл с гибким подводом.
Жёсткость станка: стойка и шпиндельная бабка не должны «звенеть» на пробном резании с ap = 1×D.
Система отвода стружки и продувка стола — алюминиевая пыль и сливная стружка быстро забивают Т-образные пазы.
У подрядчика — реальный опыт именно по алюминиевым сплавам, а не только по стали: попросите пример детали с тонкой стенкой.
Наличие инструментальной системы с балансировкой под высокие обороты (HSK в приоритете).
Контроль: шаблоны, нутромеры, СИМ/КИМ для допусков IT7 и жёстче.
Прозрачная технология: подрядчик называет конкретные режимы резания и марку сплава, а не «сделаем как получится».

Какие обороты ставить для фрезы Ø6 мм по алюминию?

При скорости резания 400–600 м/мин — примерно 21 000–32 000 об/мин. Если шпиндель ограничен 12 000–15 000 об/мин, работайте на верхней границе доступного и компенсируйте подачей на зуб 0,03–0,06 мм. Ключевое — не опускаться в зону трения.

Можно ли фрезеровать алюминий всухую?

На коротких черновых проходах по 6060 — иногда да, при использовании MQL или воздушного обдува. Но для чистовых стенок, глубоких карманов и вязких сплавов АМг без СОЖ почти гарантированно получится налипание и задиры. Активный полив в зону резания — самое дешёвое решение проблемы качества.

Почему фреза «садится» за одну деталь по алюминию?

Три главные причины: приваривание стружки к кромке (не та геометрия или нет смазки), врезание перпендикулярно в материал с выкрашиванием зуба, работа на слишком низкой подаче с трением и наклёпом. Проверьте все три пункта по порядку — обычно дело в первом.

Какой шероховатости реально добиться на алюминии?

Чистовым проходом твердосплавной концевой фрезой на высоких оборотах — Ra 0,8–1,6 без дополнительной обработки. С выглаживающей фрезой или последующим полированием — до Ra 0,2–0,4. Для этого важны состояние кромки, малая радиальная глубина и отсутствие вибрации.

Заключение

Фрезеровка алюминия на станке с ЧПУ — это не «сталь, но легче», а отдельная технология со своей логикой: максимум скорости резания, щедрая подача на зуб, минимум зубьев, полированные канавки и СОЖ точно в зону контакта. Добавьте грамотное закрепление без вмятин и раздельные черновые/чистовые фрезы — и алюминиевая деталь выйдет с Ra 0,8 и допуском IT7 без переделок. Начните с аудита текущих режимов по таблице выше: чаще всего выигрыш в производительности лежит не в покупке нового станка, а в правильных числах в управляющей программе и правильно направленной струе эмульсии.
