Подвесили деталь на конвейер — а наутро краска облезла. Разбираемся, почему
Начну с конкретного случая. Привозят к нам партию кронштейнов после механообработки — красивые, из фрезерованного алюминия, поверхность как зеркало. Мы их, не долго думая, обезжирили, напылили порошок, пропекли. С виду — отлично. Через неделю заказчик звонит: покрытие снимается пластиком, как пленка. Вся партия — в брак. Мораль этой истории простая, и о ней мы сегодня поговорим подробно: порошковая покраска — это не «напылил и в печь». Это цепочка, где адгезия закладывается задолго до того, как краскопульт окажется в руках у мастера. Разберём этапы, режимы полимеризации и дефекты, которые мы сами ловили собственными руками — чтобы вы их не повторяли.

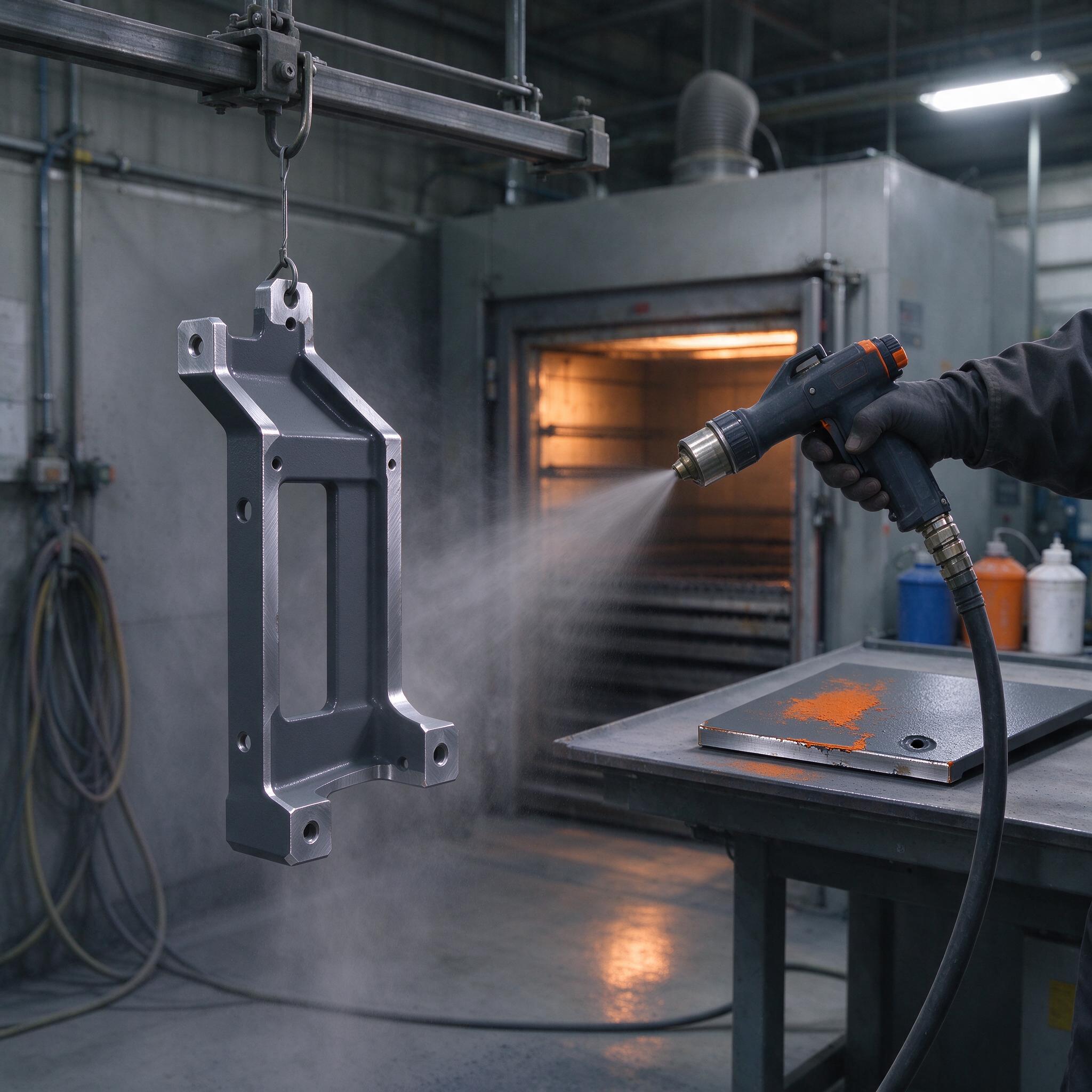

Сразу оговорюсь: речь пойдёт о классической технологии с подвесным конвейером. Наша камера напыления оборудована так, что деталь висит на траверсе на S-образном крюке — как раз на фото у нас кронштейн корпусной, метровый, висит и медленно проворачивается, а оператор с трибостатическим пистолетом проходит его со всех сторон. Позади, в проёме, светится печь полимеризации — тоже на потоке. Эта связка «камера + печь + конвейер» и есть сердце участка.
Подготовка поверхности: 80% адгезии делается до пистолета
Порошковая покраска не прощает грязи. Порядок такой:
- Механическая очистка. Дробеструй или песок, корунд фракции 0,2–0,5 мм. Цель — Sa 2½ по ISO 8501-1 и шероховатость Rz 40–60 мкм. Гладкую полированную сталь красить бессмысленно — зацепиться покрытию не за что.
- Обезжиривание. Либо многокаскадная моечная машина с щелочным раствором 50–60 °C, либо локально — уайт-спирит и ветошь без ворса. След от пальца — это гарантированный кратер после печи.
- Травление и фосфатирование (для стали). Железо- или цинк-фосфатный слой 1–3 мкм резко поднимает сцепление и коррозионную стойкость. Для алюминия — хроматирование или, всё чаще, бесконтактный конверсионный состав на основе титан-циркония.
- Сушка. Влага в порах — это пузыри. Температура детали перед напылением должна быть не выше 40 °C, иначе порошок «запечётся» на первом касании и не ляжет равномерно.
По опыту, мастера часто путают «чисто» и «подготовлено». Деталь может блестеть после обезжиривания и всё равно иметь на поверхности микрослой окалины или остатков СОЖ после механообработки. Кстати, про СОЖ отдельный разговор: эмульсы на масляной основе выгорают в печи и вспучивают покрытие кавернами. Если деталь пришла с участка прямо из станка — мойте её дважды, не жалейте времени.
Трибостатика: почему порошок сам летит в угол
В камере напыления работает электростатика. Есть два принципа — коронный разряд и трибостатика, и разница между ними принципиальная. Корона — это высоковольтный электрод (40–90 кВ) на пистолете, частицы заряжаются в полёте. Трибостатика — заряд трением о стенки тефлонового канала, без внешнего поля.
Зачем нам трибо? А затем, что у короны есть классическая болезнь — эффект клетки Фарадея. Электрическое поле замыкается на внешние кромки, и внутренние полости, пазы, глубокие отверстия остаются «пустыми». Корпусная деталь, как та, что на нашем фото, с прямоугольным окном посередине — типичный пациент. Трибостатический пистолет заряженную пыль внутрь заталкивает воздушным потоком, а она уже прилипла. Толщина по полостям получается ровнее на 20–30%. Плата — чувствительность к влажности воздуха: при влажности выше 60% трибо пистолет «сдыхает», заряд падает, и порошок осыпается обратно в поддон рекуператора. Поэтому на участке висит гигрометр, и мы ставим это в регламент, а не по наитию.
Режимы напыления, которые у нас в карте техпроцесса:
- давление воздуха на распыл — 1,5–2,5 бара (на трибо — ниже, 0,5–1,0 бара, иначе сбивает заряд);
- расстояние пистолет–деталь — 150–250 мм для короны, 100–150 мм для трибо;
- скорость прохода — 15–20 см/с, два взаимно перпендикулярных прохода;
- толщина сухого слоя до печи — 60–90 мкм, после оплавления — 50–70 мкм.
Печь полимеризации: где рождаются все основные дефекты
Стандартная эпоксидно-полиэфирная порошковая краска требует 10–15 минут выдержки при температуре детали 180–200 °C. Ключевое слово — детали, а не воздуха в камере. Толстостенный кронштейн массой 15 кг греется дольше, чем лист 2 мм, и если листовой металл уже пропекается, корпус продолжает «дозревать» на выходе. Результат — недополимеризация: покрытие мягкое, царапается ногтем, теряет химстойкость.
Таблица типовых температур по типам порошков:
| Тип порошка | Температура | Время выдержки |
|---|---|---|
| Эпоксид | 180 °C | 10–12 мин |
| Эпоксид-полиэфир (гибрид) | 180–200 °C | 10–15 мин |
| Полиэфир (PE) | 190–200 °C | 12–15 мин |
| Полиуретан | 200 °C | 15 мин |
| Полимер с низкой температурой (LOW-BAKE) | 140–160 °C | 20–25 мин |
Нагрев — электрический или газовый, с рециркуляцией. Обязательное условие — термопара, прикреплённая непосредственно к детали (термокарандаш « Tempilaq» или мультиметр с термопарой на магните). Раз в неделю у нас проверяют градиент по печи: дверца, середина, дальняя стенка — там может быть разброс до 15 °C, что уже критично.
Типичные ошибки: реальный случай, а не теория
Однажды на участке мы поймали брак из-за… прокладки в рекуператоре. Порошковая краска, которая должна была возвращаться в цикл, начала подсасывать воздух с улицы прямо через негерметичный стык рукава. Влажный воздух с пылью цеха пошёл в циклон и осел в свежесухом порошке. На деталях — «шагрень», кратеры и вкрапления. Час потратили на поиск причины в пистолете, а дело было в силиконовой трубке, которую мыли спиртом с остатками масла.
Собранный за годы список того, что портит порошковую покраску чаще всего:
- Оранжевая корка (нагар от предыдущих прогонов). В печи копится продукт термодеструкции порошка. При температуре свыше 220 °C он оседает на деталях тёмными пятнами. Решение — плановая чистка камеры печи раз в неделю, а не «когда станет совсем плохо».
- Кратеры (рыбьи глаза). silicone или масло на детали. Ищите в масле, в обтирочном материале, в смазке подвески конвейера — капля с цепи, капнувшая сверху, даёт точечный кратер на поверхности ниже.
- Пузыри. Влага в порах литья, толстостенного чугуна или газовых порах алюминия. Лечится прогревом детали до 100–120 °C перед напылением («вываривание» пор) и вакуумной пропиткой в тяжёлых случаях.
- Толстый слой с «натёками». Порошок не течёт как жидкость, но при перерасходе на углах формируются наплывы. Следите за временем прохода и не гоните пистолет медленнее 15 см/с.
- Эффект «апельсиновой корки». Слишком быстрый подъём температуры — порошок оплавился до растекания. Нужно ровно 8–10 минут от 80 до 160 °C, потом стабилизация.
Как выбрать подрядчика на порошковую покраску: чек-лист
- Есть ли камера обезжиривания / многостадийная мойка или только ручная протирка? Второе — красный флаг для ответственных деталей.
- Печь с реальной термопарой на детали или «смотрим по таймеру»? Спросите прямо, как меряют температуру.
- Какой тип пистолетов? Если вся номенклатура — короба и глубокие полости, а короны в руках — вы получите непрокрас.
- Есть ли протокол контроля толщины покрытия (минимум 10 точек на деталь, ГОСТ 9.602)? Приличный цех отдаёт протокол с партией.
- Оборудование с рекуперацией порошка или одноразовый цикл? Рекуперация косвенно говорит о культуре производства и стабильности рецептуры краски.
FAQ
Можно ли красить порошком оцинкованную сталь?
Да, но не свежую горячую цинкованную с блестящей поверхностью и не старую с белой «известью» на поверхности. Нужно сначала дать цинку выветриться минимум 2–3 недели либо активно промыть и проматовать. Иначе цинк начнёт выделять газ при нагреве и покрытие пузырится. Хроматированный цинк (пассивация) красится нормально.
Что делать, если слой получился неровный — можно второй раз в печь?
Нет, если это порошковый термореактивный материал. Он уже сшился, второй слой не «сольётся» с первым, вы получите либо отслоение, либо наплыв. Единственный путь — снять старый слой полностью (выжигание при 400–450 °C или химическая смывка) и красить заново. Термопластичные порошки (полиамид, ПВХ) переплавить можно, но на практике для несущей оснастки это делают редко.
Реально ли красить порошком пластик или дерево?
Да, если это MDF и используется специальный низкотемпературный порошок (LOW-BAKE, 130–160 °C) с предварительной индукционной или УФ-подготовкой поверхности. ПВХ и ABS в обычную печь не кладите — расплавятся при 120 °C раньше, чем запечётся краска.
Коротко в конце
Порошковая покраска — это дисциплина, а не волшебный пистолет. Почистить, обезжирить, выдержать температуру, не лениться с термопарой на детали — и 90% дефектов уйдут сами. Остальные 10% — это уже ваша кривизна рук или чужая экономия на фосфатировании. У нас как-то начальник участка повесил над камерой табличку: «Краска не виновата». Табличка до сих пор работает.
