Крюк над ванной: почему мы вообще заговорили о толщине

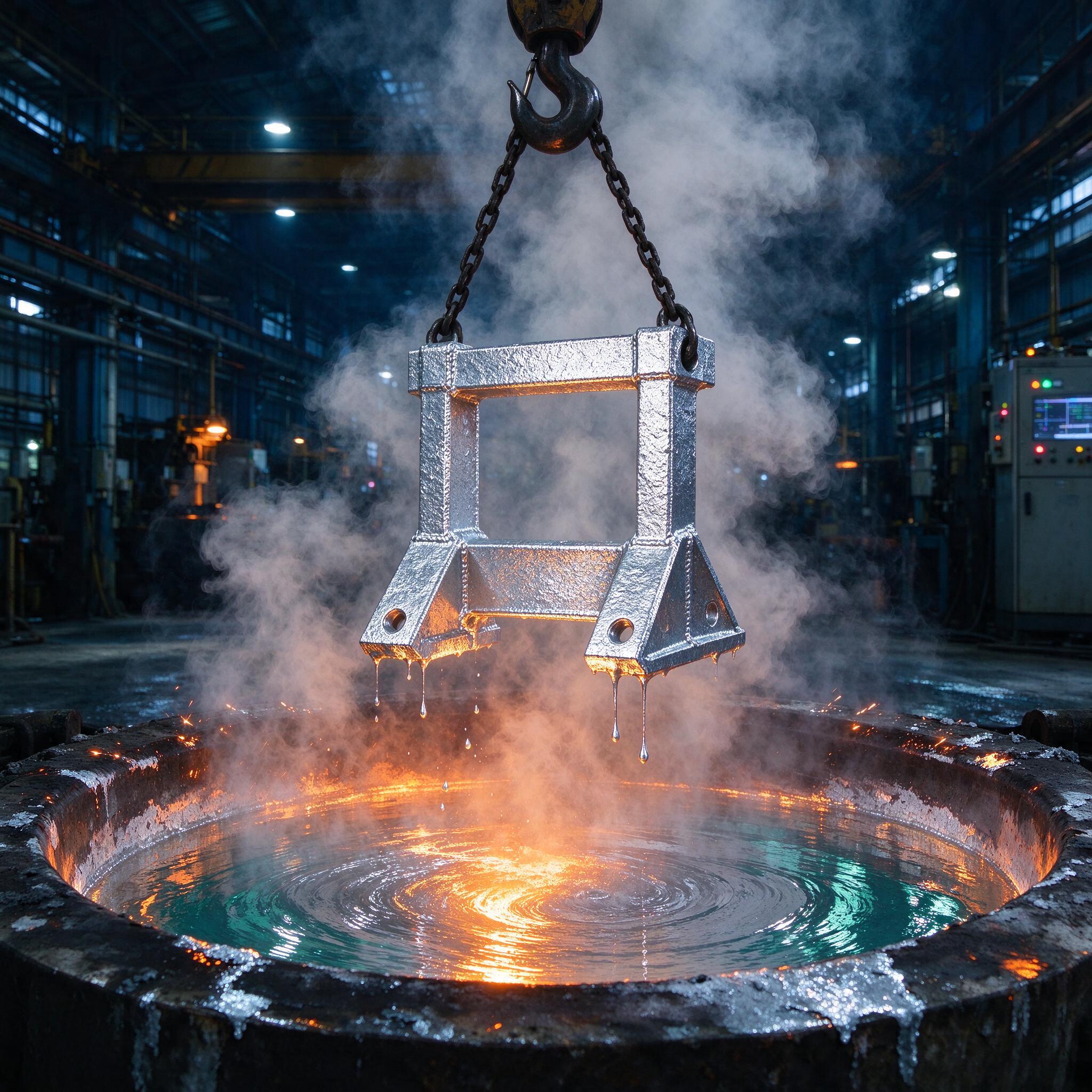

На фото выше — классика горячего цинкования: сварная рама на кран-балке, капли расплава, пар над ванной. Зрелище красивое, и многие заказчики, глядя на такие картинки, свято верят, что их крепёж так и цинкуют. А потом привозят нам коробку осевых шпилек М12 с чертежом, где стоит «покрытие Ц9 хр» — и просит блеска, как у хромированного бампера. И вот тут начинается разговор по понятиям. Гальваническое цинкование — это не ванна с расплавом, это электрохимия, где толщина считается в микронах, а не «как наросло». В этой статье разберём, как мы на своём участке получаем стабильные 9–21 мкм, что делать с блестящим цинком, при чём тут воронение и где чаще всего ловим брак.
Гальваника против горячего: где какой процесс нужен
Сразу разделим, чтобы потом не возвращаться. Горячее цинкование (на фото как раз оно) даёт слой 40–150 мкм, шероховатый, с наплывами — идеально для строительных конструкций, которые будут стоять под дождём двадцать лет. Гальваническое цинкование — это осаждение цинка из водного электролита под током: деталь — катод, цинковые аноды растворяются, ион Zn²⁺ садится на поверхность. Толщина 6, 9, 15, 21 мкм — по ГОСТ 9.303, классы покрытий. Точность размера почти не страдает: на резьбе М8–М12 при 9 мкм посадку не заметишь, а вот при 25 мкм уже приходится калибровать.
Когда заказчик требует «побольше, чтоб надёжнее», мы тихо вздыхаем и показываем таблицу:
| Параметр | Гальваническое | Горячее |
|---|---|---|
| Толщина | 6–21 мкм | 40–150 мкм |
| Резьба | Без проблем до 21 мкм | Заводиться отдельного допуска |
| Внешний вид | Ровный, можно блестящий | Серый, кристаллический рисунок |
| Водородное охрупчивание | Есть риск, нужен отпуск | Практически нет |
| Класс детали | Крепёж, точные детали, кузовщина | Массивные конструкции |
Состав электролита: на чём работаем
Три рабочих электролита, между которыми мы и выбираем под задачу:
- Цианистый — старый, надёжный, отличная рассеивающая способность. Но cyanide — это цеховой кошмар по охране труда и очистке стоков. У нас остался только на одной линии для деталей со сложным профилем.
- Щелочной цинкатный (NaOH 100–120 г/л, Zn 8–12 г/л) — рабочая лошадка. Рассеивает хорошо, блеск средний, но добавки выправляют. Токсичность ниже, стоки проще.
- Кислый хлоридный (хлорид цинка 30–40 г/л, хлорид калия 180–220 г/л, борная кислота 25–30 г/л, pH 4,5–5,5) — тут получаем настоящий блестящий цинк с выравниванием. Минус — слабая рассеивающая способность: в глубоком глухом отверстии слой может просесть вдвое.
Температура на хлоридных линиях держим 20–25 °C, плотность тока 1–4 А/дм², выход по току около 95 %. Катодные штанги качаем — без качания на горизонтальных поверхностях ловим полосы и пригорание по кромкам. Хлорид калия держим в растворе строго — если он «выпадает в осадок» при переохлаждении цеха зимой, электропроводность падает, и ванна начинает работать вполсилы. У нас это случалось дважды: в выходные отключали отопление, в понедельник машины ванны «не тянули», а все винили выпрямитель.
Толщина покрытия: как мы её контролируем на практике
Требование по толщине — не догма из ГОСТа, а конкретное число в чертеже. Клиент хочет 9 мкм (класс 9), значит считаем время: при катодной плотности 2 А/дм² и выходе по току 95 % цинк растёт примерно на 1,4 мкм за минуту. Держим деталь в ванне 6–7 минут — получаем 9 мкм. Хотим 21 — сидим 15 минут. Всё, никакой магии, арифметика Фарадея.
Но время — только половина дела. Контроль ведём тремя способами:
- Магнитный толщиномер (у нас БТ-25 и портативный на эффекте Холла) — экспресс-контроль каждой партии, замеры в трёх точках плюс минимум в «худшем месте».
- Кулонометрия — когда идут споры с ОТК или заказчиком. Анодное растворение на пятне, считает микроны до пробоя. Точность ±10 %.
- Металлография шлифа — раз в месяц и при аттестации технологии. Тяжело и долго, зато видишь всю структуру: кто там что нарос и не подсосались ли поры.
По опыту, мастера часто меряют толщину на плоской грани, а не на кромке или в отверстии. Кромка у гальваники всегда толще — эффект «edge effect», там линия тока концентрируется. А в глухом отверстии М10 на глубину 3D слой может быть и вовсе 50 % от номинала. Замер делаем по худшему месту, а не по среднему.
Блестящий цинк: красота, которая кусается
Блестящий цинк получают на хлоридных электролитах с органическими блескообразователями — р-окисленные соединения, бисульфитные присадки. Выглядит салонно, под хром. Но есть нюансы, о которых заказчику молчать нельзя. Во-первых, блескообразователь при осаждении встраивается в покрытие — слой получается более напряжённый, при 20 мкм и выше может дать микротрещины и снижение пластичности. Во-вторых, при пассивации в хроматный слой (голубой, радужный, чёрный) блестящая поверхность смотрится ровнее, но пассивация на глянце тоньше — коррозионная стойкость на 10–15 % ниже, чем на матовом. В-третьих, декоративный блеск от температуры: выше 30 °C в ванне блеск «садится» — поверхность становится молочной.
Однажды на участке мы поймали брак из-за блескообразователя: поставщик сменил партию присадки без уведомления, и мы две недели выпускали детали с «молочными» зонами на горизонтальных поверхностях. Замеры по толщине — в норме, а внешность — брак. С тех пор каждая новая партия блескообразователя гонится через пробную ванну 2 м² с эталонной деталью.
И про воронение — слово из смежной темы, но встречается в запросах. Воронение (оксидирование стали в щелочных окислителях) — это не цинкование. Защита там чисто «микронная», плёнка 1–2 мкм Fe₃O₄, держит только в сухом помещении или под маслом. Некоторые заказчики просят «воронение вместо цинка» на детали, которые поедут на улицу — не соглашаемся, поскольку через сезон получим рыжие потёки и рекламацию. Воронение — на инструмент, на мебельный крепёж в помещении, на оружие. Не на кузовную металл.
Водородное охрупчивание: молчаливый убийца крепежа
Тема, о которой многие вспоминают только после того, как болт класса прочности 10.9 сам рассыпается на головку и стержень через неделю после сборки. При гальваническом цинковании на катоде параллельно с осаждением цинка выделяется водород. Он диффундирует в сталь, и высокопрочные стали (HRC 32 и выше, класс прочности 10.9, 12.9, пружинные стали) трескаются с задержкой — водородное охрупчивание, оно же «замедленное хрупкое разрушение».
Что делаем:
- Для деталей твёрдостью выше 32 HRC обезводороживание — нагрев 190–220 °C, 4–8 часов, строго до пассивации (иначе хроматная плёнка деградирует).
- Заготовка под цинкование — отжиг, если деталь прошла цементацию или закатку.
- На крепёж 12.9 мы иногда просто отказываемся от гальваники и предлагаем фосфатирование с маслом или цинк-ламповые покрытия. Дешевле, чем скандал по гарантии.
Подготовка поверхности: 80 % брака рождается до ванны
Гальваническое покрытие ляжет ровно так, как была подготовлена поверхность. Никакие блескообразователи не спрячут забитую окалиной деталь. Наша цепочка: обезжиривание (щёлочное, 60–80 °C, 5–10 мин) → травление в HCl 100–150 г/л с ингибитором → промывка → активация в слабой кислоте → ванна цинкования. Ингибитор в соляной кислоте обязателен — без него на шлифованной поверхности ловим «провалы» и наводороживание при травлении.
Однажды на участке мы поймали брак из-за того, что сменщик не слил старое обезжиривание и залил свежее «сверху», не проверив щёлочность. Итог — половина партии с точечными непокрытиями, «подлегло» только перецинкование, но партию клиент ждал дополнительно три дня. С тех пор щёлочность обезжиривания меряем титрованием каждый смен — бумажка в журнале, подпись, никаких «на глаз».
Про СОЖ здесь тоже вспомним: на металлообработке мы часто видим детали, пришедшие на цинкование прямо от станка с плёнкой эмульсии. Гальваник «на глаз» берёт в работу — и получает непокрытие. Правило простое: если деталь маслится на ощупь — она в цех не идёт, возвращается на мойку.
Как выбрать исполнителя на гальваническое цинкование
Чек-лист, по которому мы сами оцениваем чужие цеха, когда отдаём кооперацию:
- Наличие журналов контроля ванн — концентрация Zn, pH, температура, химическая чистота по ХПК. Если менеджер говорит «у нас всё стабильно», не показав журнал, — разворачиваемся.
- Толщиномер с поверкой и протоколы замеров на каждую партию, а не «по требованию».
- Линия обезводороживания с термопарой и записью режима — обязательно, если в работе будет крепёж выше 8.8.
- Очистка стоков — локальные установки, реагентный метод. Цех без очистки — это значит, что экономят на всём, включая вашу деталь.
- Пробная партия 50–100 деталей перед основной. Уважающий себя цех согласится на это без protests и без наценки.
FAQ: три вопроса, которые задают чаще всего
Можно ли гальванически цинковать сварную конструкцию, как на фото?
Можно, но глупо. Слой 9–21 мкм внутри сварных швов и скрытых полостей будет рваным, влага его проест за пару сезонов. Для сварной рамы — только горячее цинкование. Гальваника там нужна, если конструкция стоит внутри цеха и важен внешний вид.
Сколько лет прослужит блестящий цинк 9 мкм на улице?
Нет, долго не прослужит, потому что 9 мкм цинка в городском климате (C2–C3 по ISO 12944) выгорают за 2–4 года, а блеск теряется за первый. Для улицы просите минимум 21 мкм с радужной пассивацией, лучше — с герметиком по пассивации. Для сухого помещения 9 мкм хватит на десятилетия.
Можно ли заменить воронение гальваническим цинкованием?
Зависит от задачи. Если деталь работает в масляной ванне или в сухом помещении — цинк даже перекроет воронение по стойкости. Но если у вас декоративный вопрос — оружие, станина станка, мебельный крепёж «под чёрное», — то нет: цинк с чёрной пассивацией внешне близок, но не идентичен, и на солнце он меняет оттенок. Воронение и цинк — разные решения под разные условия эксплуатации.
Что сказать в финале
Гальваническое цинкование — процесс не хитрый, но требующий дисциплины: журнал, титрование, обезводороживание, честные замеры. Как только кто-то в цепочке начинает работать «на глаз» — мы получаем ту самую коробку рекламаций через полгода. Держите электролит в норме, деталь — в чистоте, крепёж — в отпуске, и блестящий цинк будет работать так, как написано в справочнике.
