Плазменная резка против лазера: толщина, кромка и цена реза без сказок

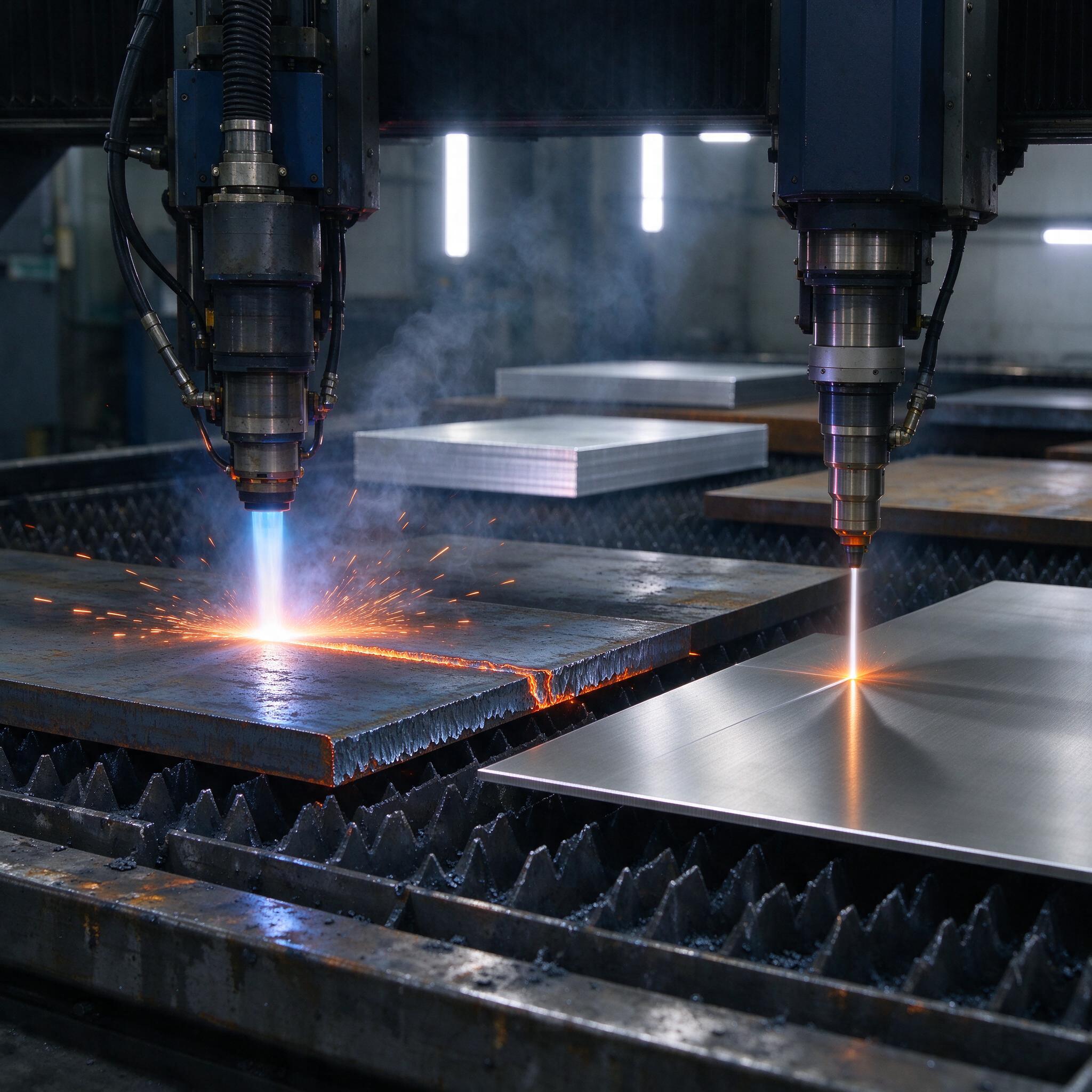

На фото — типичная картина с нашего термического участка: слева плазменный резак жрёт ржавую «тридцатку», справа стоит лазерная голова над чистым листом нержавейки. Два станка, две философии, один и тот же заказчик, который спрашивает: «А почему на плазме дороже/дешевле?» Вопрос цены и качества реза по толщинам мы слышим каждый день, и каждый раз приходится объяснять заново. Вот и решил собрать всё в одном месте — с цифрами, косяками и реальными расценками, как они есть на полу цеха, а не в буклетах дилеров.

Физика процесса простыми словами: дуга против фотона

Плазма — это струя ионизированного газа температурой 20–30 тысяч градусов, которая физически выдувает расплавленный металл из зоны реза. Лазер волоконный работает иначе: луч мощностью 4–12 кВт просто испаряет металл, а кислород или азот помогают вытеснять продукты. Разница принципиальна в двух вещах. Первое — концентрация энергии: у лазера пятно доли миллиметра, у плазмы зона реза шире, от 1,2 до 3 мм в зависимости от тока и толщины. Второе — глубина проплавления. Плазма на толстом чёрном металле чувствует себя как рыба в воде, потому что ей всё равно, сколько ватт «света» она может отдать — дуга просто длиннее и мощнее. Лазер после 20–25 мм на углеродке начинает задыхаться: скорость падает лавинообразно, кромку ведёт, снизу появляется грата, которую потом долбишь зубилом.

Отсюда и главное эмпирическое правило, которое мы используем на планировании: до 10 мм толщины — почти всегда выигрывает лазер по скорости и качеству, от 15 до 40 мм на чёрном металле — плазма становится экономически осмысленной, дальше 50 мм на нержавейке и алюминии без плазмы или гидроабразива вообще делать нечего.

Толщины: где проходит граница, после которой лазер «не тянет»

Возьмём конкретику, чтобы не быть голословными. Волоконник на 6 кВт (типа отечественных машин с источником Raycus или MaxPhotonics, либо импортных IPG) режет Ст3 так:

• 3 мм — 2,4–3,0 м/мин, кромка как с полировки, Rz 20–40;
• 10 мм — около 1,0–1,2 м/мин, чисто, без облоя при кислороде;
• 16 мм — 0,45–0,55 м/мин, уже появляется лёгкий конус;
• 25 мм — 0,22–0,25 м/мин, кромка требует зачистки, на нижней трети — грата;
• 30 мм и выше — работа «на пределе», вертикальность стенок трудно удержать, брак по конусу.

Плазма на 130–200 А (Hypertherm Powermax 125, HPR130, либо наши отечественные источники) по тем же толщинам:

• 5 мм — 3,5–4,5 м/мин, но кромка грубее, Rz 60–80;
• 10 мм — 2,0–2,5 м/мин, сопоставимо с лазером по скорости;
• 20 мм — 1,0–1,3 м/мин, лазер уже в аргументах;
• 30 мм — 0,6–0,8 м/мин, плазма обгоняет лазер вчистую;
• 50 мм — 0,25 м/мин, для лазера это уже фантастика, для плазмы — рабочий режим.

Обратите внимание на перекрытие в районе 10–15 мм: там оба процесса работают с нормальной скоростью, и выбор уже чисто экономический плюс требования к кромке. Это, кстати, самое частое место споров у нас на производстве — технологи и сметчики до хрипа спорят, куда отдать деталь.

Кромка: где плазма сдаёт позиции без боя

Если заказчику нужна деталь с последующей механической обработкой — это одна история. Но когда кромка является финальной поверхностью (декоративные элементы, сопрягаемые детали без приписка на обработку), плазменная резка проигрывает сразу по трём пунктам.

Во-первых, угол скоса кромки. У плазмы до 10 мм получается 2–4 градуса на сторону, у лазера — меньше градуса. На длинных сопрягаемых деталях этот конус вылезает боком: соберёшь раму, а в углах щели по миллиметру. Во-вторых, верхняя кромка. Плазма оплавляет верх, снимает фаску радиусом 0,5–1 мм, на тонкой нержавейке это видно невооружённым глазом. Лазер с азотом оставляет кромку практически после шлифовки. В-третьих, зона термического влияния. У плазмы она шире, на углеродистой стали край получает повышенную твёрдость — потом при сверлении рядом с кромкой инструмент плачет.

Однажды на участке мы поймали брак именно из-за этого. Заказали у нас кронштейны под накладной монтаж из Ст3 толщиной 12 мм, резали плазмой, потому что «быстрее и дешевле». Кромки нормальные, размеры в допуске, а через неделю клиент вернул партию: после покраски по краю полезла ржавчина. Причина банальная — оплавленный верхний слой вместе с микронагаром от использованного ранее кислородного режима не дал краске нормально сцепиться. Перерезали на лазере с азотом — вопрос закрылся за день. С тех пор любое «покрасить после резки» у нас автоматически уходит на лазер, если толщина позволяет.

Цена реза: считаем погонный метр, а не «вообще»

Тут начинается самое интересное, потому что цифры в прайсах часто рисуют из воздуха. Реальная себестоимость метра реза складывается из расходников, электроэнергии, газа, амортизации и, главное, скорости. Мы посчитали на своём оборудовании для Ст3, 10 мм, метр погонный:

Плюс-минус по регионам, но пропорции такие. На первый взгляд — паритет. Но копаем дальше. Расходники на плазме живут 1,5–2 часа непрерывного реза (электрод), сопло — до 4 часов. И если оператор «поймал зарез» — ткнулся в лист при выходе на позицию — смело плюс один электрод и сопло в утиль. Лазерные сопла и защитные стёкла в разы живучее, если придирчиво следить за оптикой. Зато у лазера выше цена владения: замена источника или даже одной лазерной головки — это сотни тысяч рублей, у плазмы ремонт источника в разы дешевле.

Для заказчика итоговая цена метра реза обычно выглядит так: плазма на чёрном металле до 20 мм — от 30 до 60 ₽/м, лазер с кислородом на той же толщине — от 35 до 70 ₽/м, лазер с азотом (нержавейка, алюминий) — от 90 до 180 ₽/м в зависимости от толщины. Дальше 25 мм чёрный металл на плазме стоит 80–120 ₽/м, потому что скорость падает и расходники жрут больше.

Почему плазма часто оказывается выгоднее, чем кажется по прайсу

Есть нюанс, который упускают сметчики, сидящие в офисах и никогда не стоявшие у станка. Плазма менее требовательна к состоянию листа. Ржавый, покрытый окалиной, неровный лист из проката второй группы — плазма его переживёт. Лазер на ржавчине либо потеряет стабильность реза, либо потребует предварительной зачистки, а это время и деньги. Мы сами ровно на этой разнице сэкономили бюджет при срочной доработке: приехал лист 30 мм с цеха, где он пролежал полгода под навесом. Лазерщик честно сказал — «давайте пескоструй, иначе будут не пропилы, а каверны». Отдали на плазму — порезали за смену, кромка грубоватая, но для фундаментных деталей заказчика это было некритично.

Ещё плюс плазмы — толстый алюминий и нержавейка. Лазер на нержавейке 20+ мм требует азота высокого давления и больших мощностей, себестоимость взлетает до небес. Плазма режет её спокойно, правда, с окисленной кромкой, которую на нержавейке потом травят. Иногда это дешевле, чем платить за азот на лазере.

Типичные ошибки: реальный случай, а не теория

Классика жанра — попытка резать на плазме тонкий металл толщиной 1,5–2 мм «потому что станок простаивает». Итог почти всегда одинаковый: свинцовый (нижний) конус больше миллиметра, кромка как после вскрытия консервы, деталь ведёт винтом из-за перегрева. Тонкий лист нужно резать на лазере с высоким давлением азота — там пятно малое, тепловложение минимальное. Даже если погонный метр дороже, вы экономите на правке и отбраковке.

Вторая ошибка — игнорирование припуска на конус. Мастер-модель делают в CAD по номиналу, не закладывая наклон стенки от плазмы. Дальше по накатанной: деталь приходит на сборку, «не лезет», фрезеровщик снимает припуск вручную, сроки летят. По-хорошему в CAM нужно закладывать коррекцию на конус — большинство современных постпроцессоров это умеют, но у нас на участке до сих пор вижу, как люди режут «на глаз».

И третья, самая дорогая ошибка — экономия на качестве сжатого воздуха для плазмы. Масло и влага из компрессора попадают в плазмотрон, электрод покрывается нагаром за минуты, сопло прогорает эллипсом, рез «гуляет». Мы поставили рефрижераторный осушитель и фильтры с чек-листом по замене картриджей — расходники стали жить в 2,5 раза дольше. Цена вопроса — копейки по сравнению с тем, что раньше улетало в мусор.

Чек-лист: как выбрать станок или подрядчика

1. Определите диапазон толщин честно. Не «в основном 10 мм, но иногда 30», а реальное распределение. От 80 % заказа зависит выбор технологии.
2. Просите тестовый рез на вашем материале. Не на образце подрядчика, а на вашем листе, с вашим покрытием и ржавчиной. Потом оцените кромку на просвет, конус угломером и грата пальцем.
3. Уточните источник и расходники. Для плазмы — Hypertherm, ESAB, Kjellberg или noname из Китая; для лазера — IPG, Raycus, MaxPhotonics. От этого зависит стабильность и цена владения на горизонте пяти лет.
4. Проверьте, есть ли ЧПУ-стол с системой THC. Контроль высоты дуги — не опция, а необходимость. Без него плазма на неровном листе теряет качество и жжёт расходники.
5. Спросите про сервис. Где ближайший инженер, есть ли запчасти на складе, какая гарантия на источник. Плазменный источник ремонтируется быстро, лазерный — это длинная история с диагностикой.

FAQ

Можно ли резать плазмой нержавейку толщиной 3 мм и потом не обрабатывать кромку?

Нет, не сработает, потому что плазма на нержавейке с воздухом даёт окисленную, сине-зелёную кромку с микронагаром, а на толщине 3 мм ещё и сильный конус. Для чистой нержавейки нужен либо лазер с азотом 12–16 бар, либо плазма со специальной защитной смесью, но кромку всё равно травить. На тонкой нержавейке плазма — заведомо проигрышный вариант.

Почему на плазме деталь получается с конусом, а на лазере нет?

Потому что у плазмы зона реза шире и дуга расширяется книзу — это физика процесса, а не брак станка. Современные источники с контролем THC и правильно подобранным током сводят конус к 2–3 градусам, полностью убрать его нельзя. У лазера пятно сфокусировано, луч почти параллельный, поэтому конус минимален — доли градуса на тонком металле.

До какой толщины чёрного металла плазма дешевле лазера?

По нашим расчётам на воздухе и 130 А — примерно до 12–15 мм плазма дешевле или сопоставима по цене реза при кислородном лазере. Дальше лазер с кислородом начинает проигрывать по скорости, и плазма выигрывает до 40 мм. С азотным лазером сравнение вообще некорректно — он дорогой на любых толщинах, зато даёт кромку, которую не стыдно показать.

Что в итоге

Универсального ответа нет, и это нормально. Плазма — рабочая лошадка для толстого чёрного металла, ржавого проката и нержавейки от 15 мм, когда кромка не финальная поверхность. Лазер — инструмент для тонких и средних толщин, когда нужна чистая кромка, точность и минимальная термообработка. Мы на своём участке держим оба станка и не спорим, какой лучше: каждый получает то, что он умеет делать хорошо. Заказчику же советуем простое — приходите с чертежом и толщинами, и пусть технолог считает по факту, а не по красивому прайсу. Иначе переплатите либо за качество, которого не было нужно, либо за переделку того, что «резалось быстрее».
