Лазерная резка нержавеющей стали: почему режимы решают всё
Нержавеющая сталь — один из самых капризных материалов для термической резки. Высокая вязкость, низкая теплопроводность по сравнению с углеродистыми сталями и плотная оксидная плёнка приводят к тому, что неправильно подобранные режимы дают гречку на нижней кромке, заусенцы и цветов побежалости. Именно поэтому лазерная резка нержавейки требует не «универсальных» таблиц из интернета, а понимания физики процесса.
На практике основную долю заказов составляет лист толщиной 2–10 мм — детали для пищевого оборудования, лифтов, химических ёмкостей, декоративных элементов. В статье разберём, как ведёт себя аустенитная нержавейка под волоконным лазером, какие газы применять — азот или кислород, какие скорости и мощности задавать для толщин 2–10 мм, и на что смотреть при выборе станка или подрядчика.

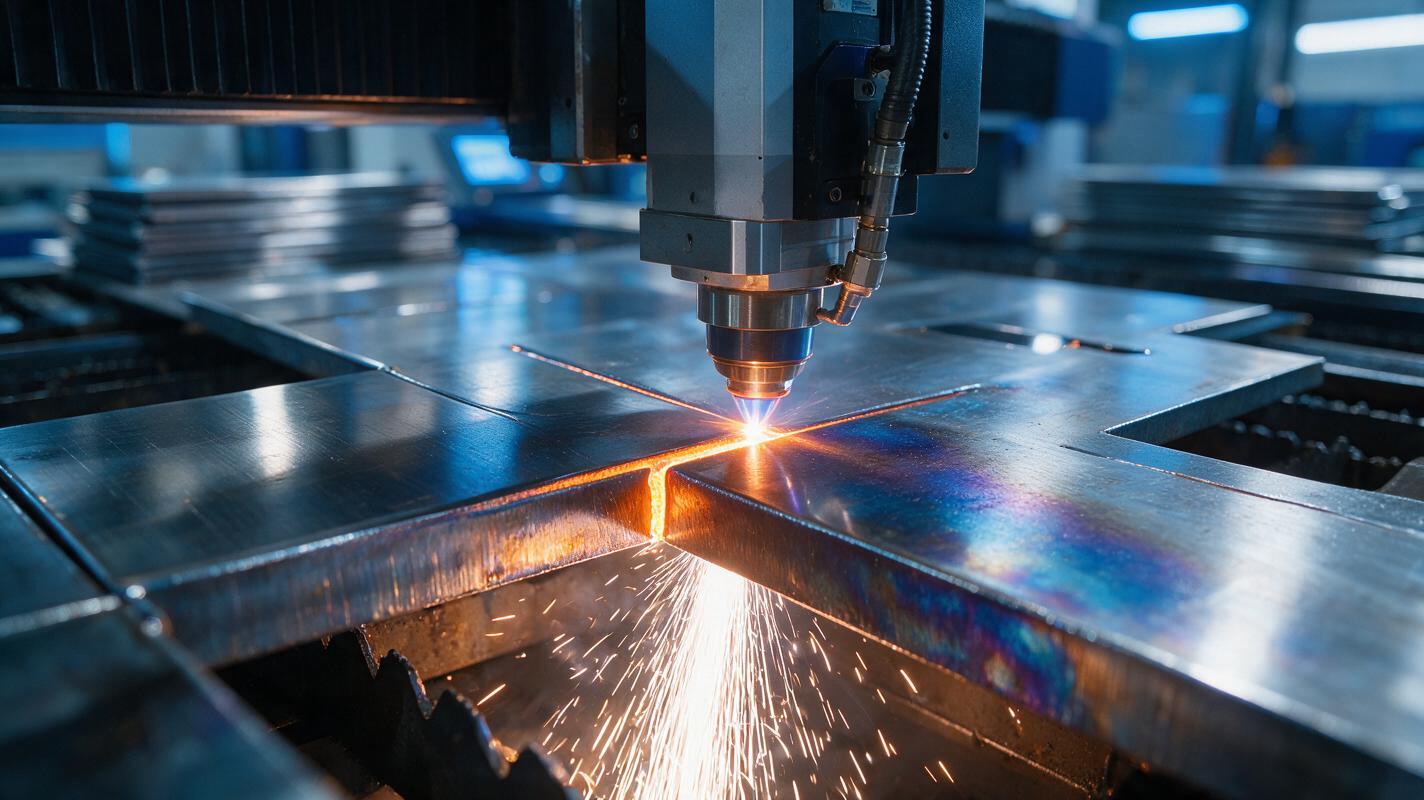

Иллюстрация к статье — типовая картина рабочего процесса: волоконный лазерный комплекс режет стальной лист, раскалённая зона реза и сноп искр под соплом хорошо видны. Именно в этой зоне при резке нержавейки происходит всё самое важное — и именно здесь ошибки режимов становятся заметны на готовой детали.
Особенности нержавейки как материала для лазерной резки
Основные марки, с которыми работают производства: AISI 304 (08Х18Н10), AISI 321 (12Х18Н10Т), AISI 316L (03Х17Н14М2), реже — AISI 430 (12Х17) из ферритного класса. Аустенитные стали 300-й серии составляют большинство заказов на лазерную резку нержавейки.
Ключевые моменты, которые отличают нержавейку от чёрной стали:
- Вязкость расплава. Нержавейка в расплавленном виде тяжело выдувается из зоны реза, поэтому требуется более высокое давление газа и точная фокусировка.
- Чувствительность к перегреву. Локальный перегрев вызывает межкристаллитную коррозию по кромке у сталей без стабилизации титаном (AISI 304 против AISI 321).
- Побежалость. Цвета побежалости (соломенный, синий, фиолетовый) на кромке — индикатор тепловой нагрузки. Для пищевого и декоративного применения их нужно убирать травлением или электрохимической полировкой.
- Отражательная способность. Полированная поверхность эффективно отражает излучение 1,07 мкм, что важно при работе с толстым листом и на старых источниках без защиты от обратного отражения.
Толщина листа резко меняет характер процесса: до 3–4 мм рез идёт стабильно в широком диапазоне скоростей, от 6 мм и выше растёт риск появления гречки (наплывов застывшего расплава на нижней кромке) — главного брака при резке азотом.
Резка азотом против кислорода: что выбрать для нержавейки
Выбор технологического газа — главное решение, определяющее качество кромки, себестоимость и последующую обработку. Сравнение двух подходов приведено ниже.
| Параметр | Резка азотом (N₂ 99,8–99,999%) | Резка кислородом (O₂ 99,5%) |
|---|---|---|
| Механизм | Механическое выдувание расплава | Экзотермическая реакция окисления + выдувание |
| Кромка | Светлая, без оксидной плёнки, готова к сварке | Тёмная оксидированная, слой окалины |
| Скорость | Ниже (на толщинах >5 мм — заметно) | Выше на толстом листе за счёт тепла реакции |
| Доп. обработка | Как правило, не требуется | Зачистка, травление зоны реза |
| Расход газа | Высокий: 15–50 м³/ч в зависимости от толщины и диаметра сопла | Низкий: 3–10 м³/ч |
| Себестоимость метра | Высокая, газ — основная статья | Низкая |
| Типовое применение | Декор, пищевые оборудования, лицевые детали | Конструкционные детали, заготовки под сварку с зачисткой |
Практический вывод: резка азотом — стандарт для нержавейки толщиной до 10 мм, если кромка должна остаться светлой и свариваемой без зачистки. Кислород берут, когда заказчик согласен на окисленную кромку, а приоритет — скорость и цена на толщинах 8–12 мм. Воздух как компромисс даёт приемлемый результат до 3–4 мм, но сопряжён с налётом и повышенным износом оптики из-за влаги и масла в компрессорной линии.
Чистота азота критична: при содержании кислорода выше 0,2% на кромке появляется жёлтый налёт. Класс точности — азот 4.0 (99,99%) для лицевых деталей, 3.8 (99,8%) — для конструктива.
Режимы волоконного лазера для толщин 2–10 мм
Ниже — стартовые ориентиры для волоконного лазера при резке нержавейки азотом. Это не замена таблицам конкретного производителя источника, а рамка, от которой начинают настройку технолог.
| Толщина, мм | Мощность, кВт | Скорость, м/мин (N₂) | Фокус, мм от поверхности | Давление N₂, бар |
|---|---|---|---|---|
| 1,5 | 2–3 | 7–10 | −0,5…−1 | 10–12 |
| 2 | 2–3 | 5–8 | −1 | 12–14 |
| 3 | 3–4 | 3,5–5 | −1…−1,5 | 14–16 |
| 4 | 4–6 | 2,4–3,2 | −1,5 | 16–18 |
| 6 | 6–8 | 1,5–2,2 | −2…−2,5 | 18–20 |
| 8 | 8–12 | 1,0–1,5 | −2,5 | 20–22 |
| 10 | 10–15 | 0,7–1,1 | −3 | 22–25 |
Что важно понимать при работе с этими числами:
- Фокус уходит вглубь с ростом толщины. Для 2 мм работает фокус у нижней поверхности или чуть ниже, для 10 мм — глубоко в тело листа. Ошибка по фокусу на толстом листе мгновенно даёт гречку.
- Диаметр сопла подбирают под толщину. До 4 мм — 1,0–1,2 мм, от 6 мм и выше — 1,4–2,0 мм. Зазор сопло–лист держат в пределах 0,8–1,5 мм с рабочим автоконтролем (capacitive height control).
- Частота и duty cycle влияют на кромку. Для нержавейки типичны частоты 1500–5000 Гц в импульсно-дуговом режиме на тонком листе для тонкой линии реза.
- Точность контура. Современные волоконные комплексы обеспечивают точность позиционирования по ГОСТ/ISO 9013 в пределах ±0,05–0,1 мм, что соответствует классу точности IT12–IT13 и обычно покрывает потребности машиностроительных чертежей.
- Шероховатость кромки. При корректных режимах на толщинах 2–4 мм достигается Ra 3,2–6,3 мкм, на 8–10 мм — Ra 10–20 мкм с закономерным ухудшением в нижней трети реза.
Качество кромки: гречка, заусенцы, побежалость
Три главных дефекта при лазерной резке нержавейки и их причины:
- Гречка (наплывы на нижней кромке). Причины: недостаточное давление азота, фокус слишком высоко, превышена скорость, малый диаметр сопла, загрязнённое или битое защитное стекло. Лечится пошагово: сначала оптика и зазор, затем давление, затем скорость.
- Заусенцы. Характерны для кислородной резки и для завышенной скорости на азоте. Убираются изменением фокуса вниз на 0,2–0,5 мм или снижением скорости на 5–10%.
- Побежалость и оксидная полоса. Признак избыточного тепловложения. Снижают мощность, увеличивают скорость, проверяют чистоту азота. Для декоративных деталей кромку дополнительно травят пастами на основе плавиковой и азотной кислоты или электрохимически.
Контроль ведут визуально по нижней кромке и по характеру искр: при резке нержавейки корректный режим даёт компактный, направленный вниз сноп искр — примерно такой, как на иллюстрации к статье. Если искры летят вверх и в стороны — режим нарушен, фокус или скорость выставлены неверно.
Обязательный элемент техпроцесса — пробный рез на обрези: угловой тест «звезда» или лестница скоростей на 3–4 режима занимает 3–5 минут и экономит лист при смене партии материала.
Оборудование: на что смотреть при выборе волоконного комплекса
Рынок волоконных станков широк — от бюджетных машин китайской сборки до комплексов с источниками IPG, nLIGHT, Raycus, Max Photonics, РЕАТОМ. Для стабильной резки нержавейки критичны следующие позиции:
- Мощность источника с запасом. Если основной продукт — толщины до 6 мм, достаточно 3–6 кВт. Для стабильного реза нержавейки 10 мм нужен комплекс от 8–12 кВт с качественным коллиматором.
- Защита от обратного отражения. Обязательная функция для нержавейки, алюминия, латуни: отражённое излучение способно вывести модули источника.
- Оптический тракт. Качественные защитные стёкла, датчик загрязнения, стабильный температурный режим. Расходники на «дешёвых» машинах выходят в копеечку.
- Газовая система. Стабилизатор давления, магистраль под высокий расход азота (труба от рампы или криогенного газификатора, не баллоны — при резке азотом расход до 30–50 м³/ч опустошает баллонную группу за смену).
- Стол и система извлечения. Ламельный стол с поддержкой листа, вытяжка под резом. Скошенные ламели и загрязнение нижней зоны — частая причина заусенцев на горизонтальных участках.
Из конкретных классов оборудования для листа 1500×3000 и 2000×4000 мм востребованы машины с ЧПУ и линейными приводами, обеспечивающими ускорение 1–1,5 g: на нержавейке до 4 мм значительная часть времени цикла уходит на ускорения и повороты, а не на сам рез.
Типичные ошибки при лазерной резке нержавейки
- Резка азотом с баллонов. Давление и расход не держатся, кромка плавает по качеству в течение смены. Нужна рампа, криогенная установка или трубопроводная подача.
- Экономия на защитных стёклах. Загрязнённое стекло снижает мощность на 5–15% и провоцирует гречку, при этом технолог «лечит» её скоростью и давлением.
- Игнорирование ржи и плёнки на листе. Резка по окалине или по защитной плёнке без её удаления с рабочей стороны даёт нестабильный поджиг и брызги на сопло.
- Одни и те же режимы для разных марок. AISI 304 и AISI 316L режутся по-разному: у 316L из-за молибдена вязкость расплава выше, скорость снижают на 10–15%.
- Отсутствие контроля после замены сопла. Каждая замена — новая центровка сопла и новый пробный рез. Пропустили — получили брак на нескольких метрах реза.
- Завышенная скорость на толстом листе. Деталь «вырезалась», но гречку сняли механически вручную — потеря времени больше, чем выигрыш от скорости на станке.
Как выбрать подрядчика или станок: чек-лист
Если вы закупаете услуги лазерной резки нержавейки, проверьте потенциального подрядчика по этому списку:
- Есть ли техпроцесс именно под нержавейку и резка азотом, а не «режем всё кислородом».
- Мощность волоконного источника и его соответствие заявленным толщинам: для 10 мм — не менее 8 кВт.
- Тип подачи азота: баллоны, рампа, газификатор. От этого зависит стабильность партии.
- Готовность выполнить пробный рез и показать кромку образца под лупу или микроскопом.
- Заявленные допуски и класс точности по ISO 9013/ГОСТ Р 52330, наличие контроля ОТК.
- Требования к кромке в договоре: светлая без окалины, допустимость гречки, удаление заусенцев.
- Упаковка и защита поверхности: нержавейку перевозят с плёнкой или бумагой, царапины на лицевых деталях — брак.
Если выбираете станок для собственного производства — добавьте к списку проверку сервиса источника, наличие обученного технолога и расчёт стоимости азота на метр реза при вашей номенклатуре.
FAQ: частые вопросы о лазерной резке нержавейки
Какая максимальная толщина нержавейки для волоконного лазера?
Практический потолок зависит от мощности: 6 кВт уверенно режет нержавейку азотом до 6–8 мм, 12 кВт — до 12–14 мм, 20–30 кВт — до 20–25 мм с ухудшением качества кромки. Для серийного производства с требованиями к кромке реальный диапазон — 2–10 мм: здесь соотношение качества, скорости и цены оптимально.
Почему нержавейка режется медленнее, чем чёрная сталь?
При кислородной резке чёрной стали экзотермическая реакция окисления добавляет до 40–50% тепловой мощности. Нержавейка в реакцию с кислородом даёт плотную пассивную плёнку, поэтому на азоте расплав удаляется только давлением газа и лучом — скорости на одинаковой мощности ниже в 1,5–3 раза, особенно на толщинах свыше 5 мм.
Можно ли резать нержавейку воздухом?
Можно до 3–4 мм при неприхотливом заказчике: воздух (78% N₂) работает как слабый азот, но из-за кислорода в составе даёт оксидный налёт и побежалость. Обязательны фильтрация компрессорной линии от масла и влаги, иначе быстро деградируют защитные стёкла. Для лицевых и пищевых деталей воздух не применяют.
Нужно ли защищать лист плёнкой при резке?
Заводскую транспортировочную плёнку с верхней поверхности снимают перед резкой либо оставляют специальные лаки-протекторы для декоративных листов с шлифовкой. Резать по плёнке, не предназначенной для лазера, нельзя: она плавится, коптит кромку и выделяет дым, оседающий на оптике.
Заключение
Лазерная резка нержавеющей стали — управляемый и предсказуемый процесс, если соблюдены три условия: волоконный лазер достаточной мощности с защитой от обратного отражения, стабильная подача чистого азота и настроенный технологом режим под конкретную толщину и марку. Для диапазона 2–10 мм ориентиры просты: азот 4.0, давление 12–25 бар, фокус от −1 до −3 мм, скорость от 8 м/мин на двух миллиметрах до 0,7–1 м/мин на десяти.
Практический вывод: не универсализируйте режимы. Держите отдельные карты реза для AISI 304 и 316L, ведите протокол пробных резов при смене партии и контролируйте состояние оптики — и тогда качество кромки «под сварку без зачистки» станет нормой, а не удачей.
