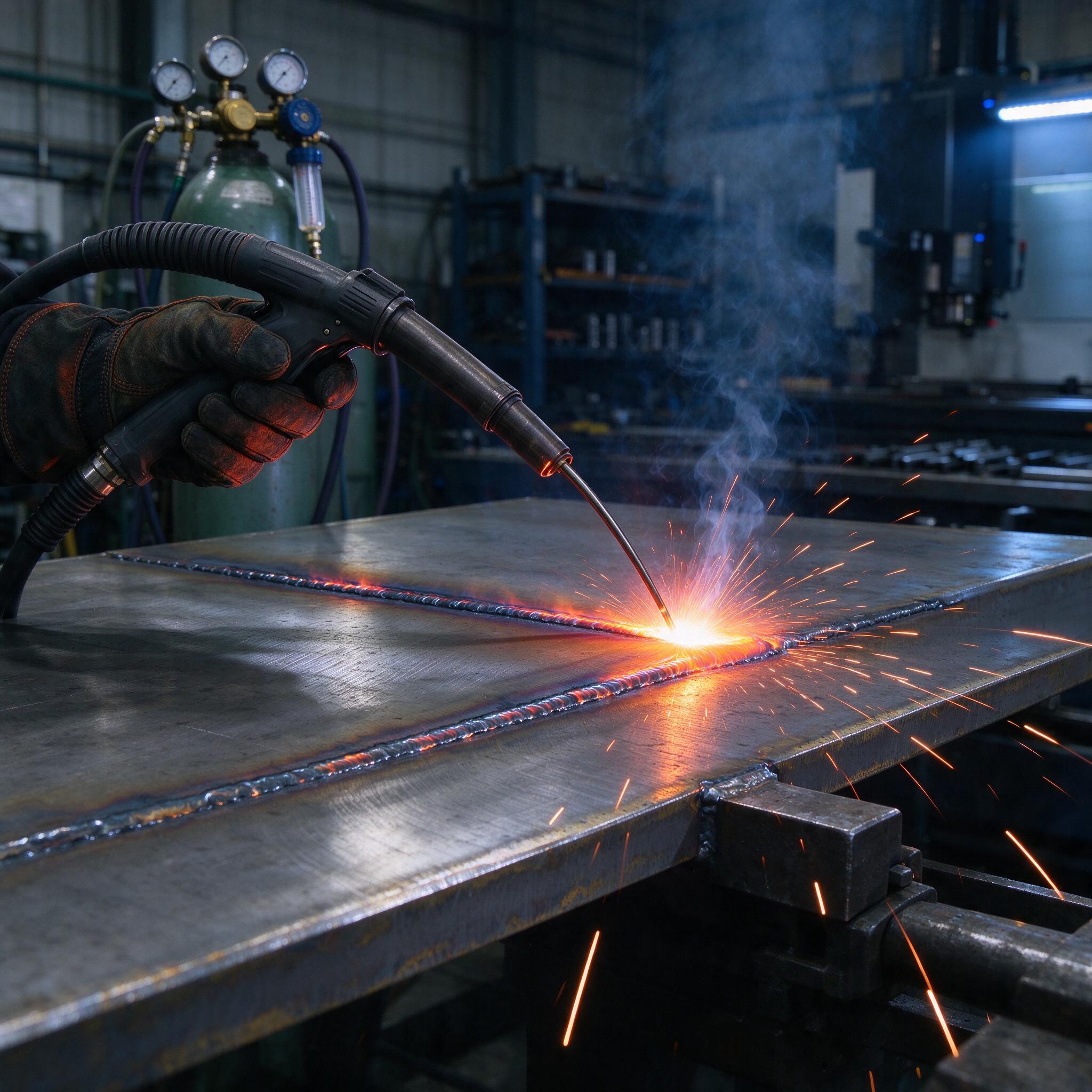

На фото — классическая картина нашего цеха: горелка в руке, под ней лист металла, а рядом — уже остывающий шов с характерной «чешуйкой». За спиной сварщика — баллон с двухманометренным редуктором и ротаметром, и это не случайно: именно от того, что показывает ротаметр, зависит половина качества шва. Позади виднеются верстаки и стеллажи, тёмный фон с синеватой подсветкой — обычный сварочный пост, каких по стране тысячи. И на каждом из этих постов ежедневно решают одну и ту же задачу: выставить режим MIG/MAG сварки так, чтобы шов был плотным, без подрезов, а не «соплями». Разберём, как это делается на практике — без учебников, по-честному.
MIG и MAG — в чём разница, и почему все путают
Суть простая. MIG — когда дуга горит в инертном газе (аргон, гелий), варим нержавейку, алюминий, цветные металлы. MAG — активный газ (углекислота или смесь Ar CO2), варим чёрную сталь. Аббревиатуры расшифровываются как Metal Inert Gas и Metal Active Gas, но на участке никто так не говорит — все говорят «полуавтомат». По сути это одна и та же технология: плавящаяся проволока, подающая механизм, горелка с соплом и дуга в облаке защитного газа. Разница только в химии процесса, а она влияет на всё: на перенос металла, на брызги, на форму валика.
По опыту, мастера часто путают не сами термины, а следствия. Начинающий ставит СО2 и чистую проволоку Св-08Г2С, получает дикий поток брызг и потом blame'ит аппарат — «станок не тянет». А аппарат тут ни при чём: углекислота по определению даёт более грубый крупнокапельный перенос, и без правильного вылета и индуктивности от этого не уйти.
Защитный газ: углекислота или смесь — вечный спор
На нашем участке этот спор закончился лет десять назад, когда посчитали экономику. Да, баллон СО2 стоит в разы дешевле смеси. Но чистая углекислота — это:
- обильные брызги по всей околошовной зоне — потом полдня скалываем нагар и зачищаем;
- выпуклый, «горбатый» валик с плохим сплавлением с кромками;
- больше дыма — вентиляция работает на пределе.
Смесь 82% Ar / 18% CO2 (стандарт де-факто для низкоуглеродистых сталей) даёт струйный или мелкокапельный перенос, шов ложится ровно, брызг процентов на 70 меньше. Для нержавейки берём смесь Ar + 2% CO2, для алюминия — чистый аргон 99,99%. Алюминий, кстати, требует и другой подачи — тефлоновый канал вместо стального, иначе проволока «затирается» ещё в рукаве и каждые пять минут останавливаешься на чистку.
Расход газа — отдельная песня. Норма — примерно 10–15 л/мин для металла до 3 мм и 15–20 л/мин для толстняка. На фото как раз виден ротаметр на редукторе — вот по нему и контролируем. Откройте 25 л/мин «для верности» — получите завихрение воздуха у сопла и поры в шве. Дешевле — недозащита, результат тот же: каверны и «ситный» шов. Сквозняк у поста тоже убивает защиту, поэтому вентиляторы рядом со сварочными кабинами мы держим выключенными во время варки.
Режимы: конкретные цифры, а не «подбирайте опытным путём»
Таблицу режима полуавтомата можно повесить у поста — и это работает лучше любых лекций. Ориентиры для низкоуглеродистой стали, проволока Св-08Г2С d 1,0–1,2 мм:
| Толщина металла, мм | Ток, А | Напряжение, В | Подача проволоки, м/мин | Газ |
|---|---|---|---|---|
| 1,0–1,5 | 80–120 | 16–18 | 4–6 | CO2 или Ar/CO2 80/20 |
| 2,0–3,0 | 120–180 | 18–21 | 6–9 | Ar/CO2 80/20 |
| 4,0–6,0 | 180–260 | 22–26 | 9–13 | Ar/CO2 80/20 |
| 8,0 и выше | 260–350 | 26–32 | 13–18 | Ar/CO2 80/20, разделка кромки |
Ток и подача проволоки связаны жёстко: крутите подачу — меняется ток. Напряжение балансируете отдельно. Признак правильного режима — ровное «шипение с потрескиванием», как жарка сала. Если звук переходить в глухие хлопки и проволока тычет в металл, а не плавится — напряжение занижено. Если горелка «стреляет» и на сопле нарастает гроздья брызг — завышено. Индуктивность (L-регулятор на аппарате) сглаживает фронт короткого замыкания: больше индуктивности — мягче дуга, жидже ванна, более плоский валик; меньше — жёстче дуга, холоднее шов.
Вылет проволоки — 10–15 мм от сопла. Проверяйте буквально линейкой, пока рука не запомнит. У новичков вылет 25–30 мм — отсюда перегрев проволоки, поры и козьи брызги. Полярность для MIG/MAG всегда обратная: плюс на горелке, минус на массе. Перепутаете — шов будет весь в брызгах, а проволока плавиться вперёд с опережением.
Типичные ошибки: случай, который мы помним до сих пор
Однажды на участке мы поймали брак партией кронштейнов для рамы спецтехники — около сорока штук. Приёмка заказчика отбраковала их по ультразвуку: непровар в корне. Причина оказалась до обидного бытовой. Новый баллон смеси стоял на морозной рампе возле ворот, редуктор обмерзал, и подача газа «плавала» — по ротаметру всё выглядело нормально, пока баллон тёплый. В шов попадал воздух, корень ванны окислялся, и визуально шов смотрелся прилично. Снаружи — красота, внутри — пустота. С тех пор у нас правило: баллоны — в отапливаемой рампе, и перед сменой баллона обязательно продуваем редуктор и шланг газом 3–5 секунд, вытесняя воздух. И ещё одно правило родилось тогда же: любые ответственные швы — с контрольной выплавкой пробной пластины, не верим глазам.
Ещё пара граблей, на которые наступают все: варить по маслу, краске и ржавчине — газ не спасёт, будет пористость; держать горелку «на себя» углом вперёд (тянущий приём даёт лучшую проплавку, толкающий — худшую, но более плоский шов); и экономить на сопле-насадке, когда она уже не снимается от нагара. Сопло за 200 рублей стоит дешевле, чем переделка узла.
Как выбрать аппарат под цех: чек-лист
- ПВ (продолжительность включения). Для цеха берите ПВ не менее 60% при заявленном токе. Аппараты с ПВ 35% на «пятёрке» в газгольдерном режиме сдохнут за полгода.
- Пределы регулировки напряжения. Нужны ступени с малым шагом или плавная — на тонколист 0,8–1 мм без этого никак.
- Синергетика и импульс. Импульсный режим незаменим для нержавейки и алюминия; на чёрной стали хватит синергетики с индуктивностью.
- Податчик. 4-роликовый механизм, а не 2-роликовый. Для алюминиевой проволоки — плюс тефлоновый канал в комплекте.
- Сервис. Наличие платы управления и подающих роликов на складе в стране. Когда полуавтомат стоит неделю из-за ролика — вы теряете больше, чем сэкономили при покупке.
FAQ
Можно ли варить нержавейку той же смесью, что и чёрную сталь?
Нет, это не сработает в нормальном качестве. Нержавейка на 82/18 пойдёт с коррозионными свищами по зонам окисления хрома. Берите смесь с максимум 2% CO2, проволоку типа ER308L для стали 304/08Х18Н10, и желательно импульс.
Почему шов пористый, если расход газа я выставил по инструкции?
Значит, газ в шов не попадает, хотя ротаметр показывает норму. Проверяйте: забитые брызгами сопло и газовые каналы, обрыв газового рукава, сквозняк у поста, вылет проволоки больше 15 мм и конденсат в редукторе на морозе. В девяти случаях из десяти причина — в одном из этих пунктов.
Что лучше для новичка: CO2 или смесь?
Смесь, без вариантов. Она прощает ошибки по вылету и углу, шов сразу выглядит пристойно, брызг в разы меньше. Углекислота — это когда считаете каждый рубль на неответственной конструкции и готовы потом полдня скалывать нагар.
Резюме простое: полуавтомат — это система из газа, режима и руки. Аппарат решает процентов двадцать. Настройте газ, выставьте ток по толщине, держите вылет — и шов на вашем посту будет выглядеть как на рекламной обложке, а не как после пайки паяльником.
