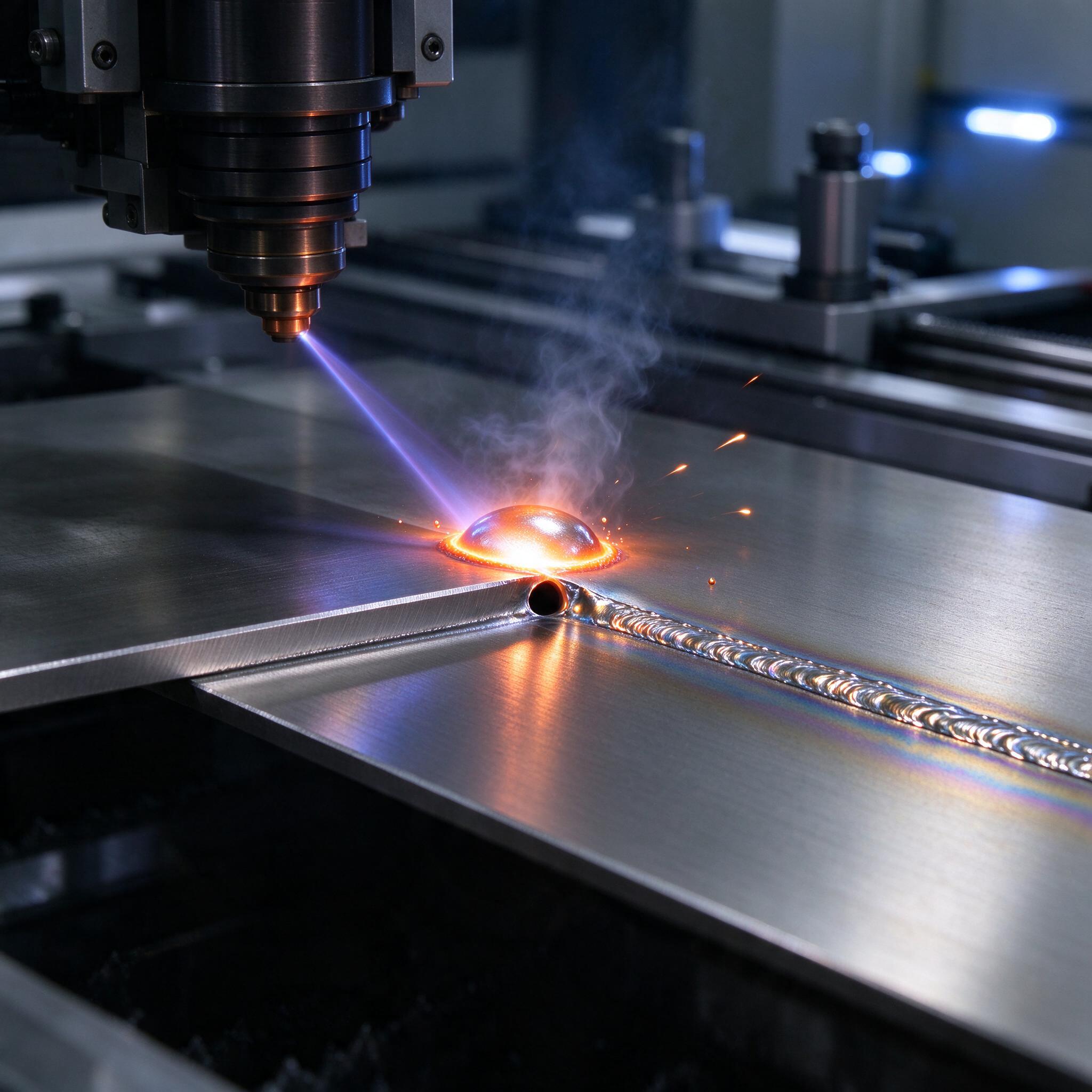

На фото — ровно та картина, которую я вижу на нашем участке каждый день: лазерная головка с медным соплом ведет шов по нержавейке, под ней вскипает сварочная ванна, а за ней тянется чешуйчатый шов с радужными побежалостями. Красиво. Но в центре кадра, если присмотреться, у кромки видно сквозное отверстие — это как раз тот момент, когда ключевой канал («keyhole») вышел насквозь, и сварщик-оператор должен решить: шов пошел, или мы сейчас «провалим» ванну и поймаем прожог. Тонколистовая сталь, 0,8–2 мм, не прощает ни одного из этих решений. Разберем, как лазерная сварка стали работает на тонком листе, куда теряется проплавление, откуда берется пористость и что с этим делать руками, а не из методички.
Почему тонкий лист — это отдельная discipline, а не «просто сварка»
Когда варят десятку (10 мм) лазером, у процесса есть запас прощения: тепловая масса большая, ванна никуда не разбегается. На листе 0,8 мм запаса нет вообще. Тепловложение, которое в толстом металле просто «рассосется», в тонком листе за полсекунды уходит в прожог или, наоборот, в коробление — и деталь с плоскости уходит винтом, как чипсы. Мы на своем участке после пары таких партий жестко договорились: лазером варим тонкий лист только с прижимом по всей длине шва, никакой сварки «на весу» или на двух струбцинах.
Вторая особенность — зазор. В ручной дуговой сварке зазор в 0,3–0,5 мм на тонком листе терпим. Лазер с пятном 0,2–0,4 мм в зазор просто проваливается: луч проходит насквозь, ванна не формируется, получаем «черный шов» — то есть отсутствие шва. Требование по зазору для лазерной сварки без присадки — не более 10% толщины материала. Для листа 1 мм это 0,1 мм. Чувствуете уровень подготовки заготовки? Резка лазером с точностью ±0,1 мм — обязательна, гильотина — под вопросом.
Ключевые режимы: что крутить, когда «станок не тянет»
Волоконные источники (IPG, nLIGHT, Raycus — не принципиально, физика одна) на тонколистовой стали работают в диапазоне примерно так:
| Толщина (Ст3/08пс, нерж. 08Х18Н10) | Мощность, кВт | Скорость, м/мин | Фокус относительно поверхности |
|---|---|---|---|
| 0,8 мм | 1,0–1,5 | 2,5–4,0 | 0… −0,5 мм (вглубь) |
| 1,5 мм | 1,8–2,5 | 1,5–2,5 | −0,5… −1,0 мм |
| 3,0 мм | 3,0–4,0 | 1,0–1,8 | −1,0… −1,5 мм |
Это стартовые точки, не догма. Смысл в балансе: проплавление растет с мощностью, но ширина зоны термического влияния и риск прожога растут с ней же. Скорость выше — проплавление падает, но меньше коробление. По опыту, мастера часто путают приоритеты: гонятся за скоростью и получают непровар у корня, который потом «выстреливает» усталостной трещиной при вибрационных нагрузках. Непровар на тонком листе — самый коварный дефект, потому что снаружи шов выглядит идеально. Чешуйки ровные, побежалость красивая. А внутри — щель.
Пористость: откуда она берется и почему аргон решает не всё
Пористость в лазерном шве — тема, на которой мы собрали больше всего седых волос. Механика простая: при глубоком проплавлении металлический пар в канале keyhole создает давление, и если канал нестабилен (скорость слишком низкая, мощность «плавает», защитный газ дует не туда), паровые пузыри захватываются ванной и не успевают всплыть. Ванная кристаллизуется за миллисекунды — вот вам каверны в корне шва.
Что реально работает:
- Сопло подачи защитного газа с боковой подачей «в хвост» ванны, а не лоб в лоб. Встречный поток газ/пар — гарантированная пористость.
- Плазмообразование гасим гелием или азотом при мощности выше 3 кВт — плазма экранирует луч, источник начинает «звенеть» по мощности, шов идет чешуей с переменной шириной.
- Раскисленная сталь (08пс, 09Г2С) варится чище, чем кипящая (08кп). Кислород в кипящей стали — это готовые зародыши пор. Мы однажды поймали брак из-за того, что снабжение подкинуло партию 08кп вместо 08пс — шов весь в мелкой поре, рентген показал «решето». С тех пор входной контроль плавки — святое.
- Загрязнение кромки — масло, СОЖ после гибки, следы пальцев на нержавейке. Всё это при 1500 °C превращается в газ. Обезжиривание — не бюрократия, а половина качества шва.
Прожог и провал ванны: реальный случай
Типичные ошибки — это, как правило, не экзотика, а невнимательность. Расскажу случай, который у нас теперь пересказывают новичкам. Варили консольные кронштейны из 08пс, лист 1,2 мм, стыковой шов длиной 400 мм. Первые двадцать штук — идеально. На двадцать первом лазерная головка ушла с программы на сопла в другую точку: оператор сменил сопло на сопло с чуть большим диаметром выходного отверстия «потому что старое забилось». Диаметр с 1,5 стал 2,0 мм, ламинарность защитного потока нарушилась, в зону ванны начал подсасываться воздух — и вместо прожога мы получили окисленный шов с порами по всей длине, который выявился только при гибке готового узла: трещина по металлу шва, вся партия. Ущерб — две смены работы. Мораль: смена любого элемента оптической схемы — это изменение технологического процесса, а не «железку поменял и поехал».
Вторая банальная ошибка — фокус. Услышали где-то «фокус всегда в ноль по поверхности» — и варят. На тонком листе положение фокуса ±0,5 мм меняет характер проплавления радикально: фокус слишком глубоко — ванна проваливается вниз, прожог; слишком высоко — проплавление «широкое и мелкое», у корня непровар. Настройку фокуса делаем на тестовой планке из той же плавки, каждый раз при смене материала. Пять минут настройки экономят партию.
Как выбрать станок для лазерной сварки тонкого листа: чек-лист
- Источник: волоконный, от 1,5 кВт для листа до 2 мм серийно; запас по мощности — минимум 30%, иначе на нержавейке 3 мм станок не потянет рабочую скорость.
- Стабильность мощности: просите у поставщика осциллограмму мощности на тесте, дрейф не должен превышать ±2%. «Плавающая» мощность = нестабильный keyhole = поры.
- Защитный газ: два независимых канала (защита ванны + защита линзы). Без второго канала линза жить будет недолго, а замена — это не тысяча рублей.
- Оснастка: стол с прижимными балками или вакуумный прижим. Если продавец предлагает «варить на решетке» тонкий лист — уходите.
- Подрядчик (если отдаете на аутсорс): просите протоколы контроля на аналогичный шов — визуальный + хотя бы капиллярный или рентген на выборочных узлах. Если в ответе «у нас всё всегда хорошо» — это красный флаг.
FAQ
Можно ли варить лазером тонкий лист без присадочной проволоки?
Если зазор держится в пределах 0,1–0,15 мм и кромки после лазерной резки чистые — да, и это лучший вариант по тепловложению. Но если стык собирается вручную и зазор гуляет — нет, не сработает: луч просто провалится в дыру. В таком случае либо гиб/подготовка кромки, либо гибрид с подачей проволоки 0,8 мм.
Азот или аргон в качестве защитного газа для нержавейки?
Азот дешевле и дает красивую побежалость, но на аустените он может вызывать азотные поры при высоких мощностях. Аргон стабильнее и тяжелее — лучше обдувает ванну. Мы на нержавейке до 2 мм работаем аргоном, выше — переходим на гелий или смесь.
Справится ли портативный ручной лазерный сварочный аппарат с серьезными швами?
Для ответственных узлов — нет. Рука дрожит, зазор в стыке оператор контролирует глазом, повторяемость нулевая. Портативник — это ремонт, баки, художественные работы. Конструктив под нагрузку — только машина с ЧПУ или робот, там хотя бы траектория и параметры воспроизводятся.
Лазерная сварка тонколистовой стали — это техника минимализма: полмиллиметра фокуса, десятая доля миллиметра зазора, пара процентов стабильности мощности. Кто это контролирует — тот варит без брака. Кто надеется «на глаз» — тот его ловит, вопрос только в том, на какой партии и какой ценой.
