Штамповка металла: почему штампы умирают раньше времени

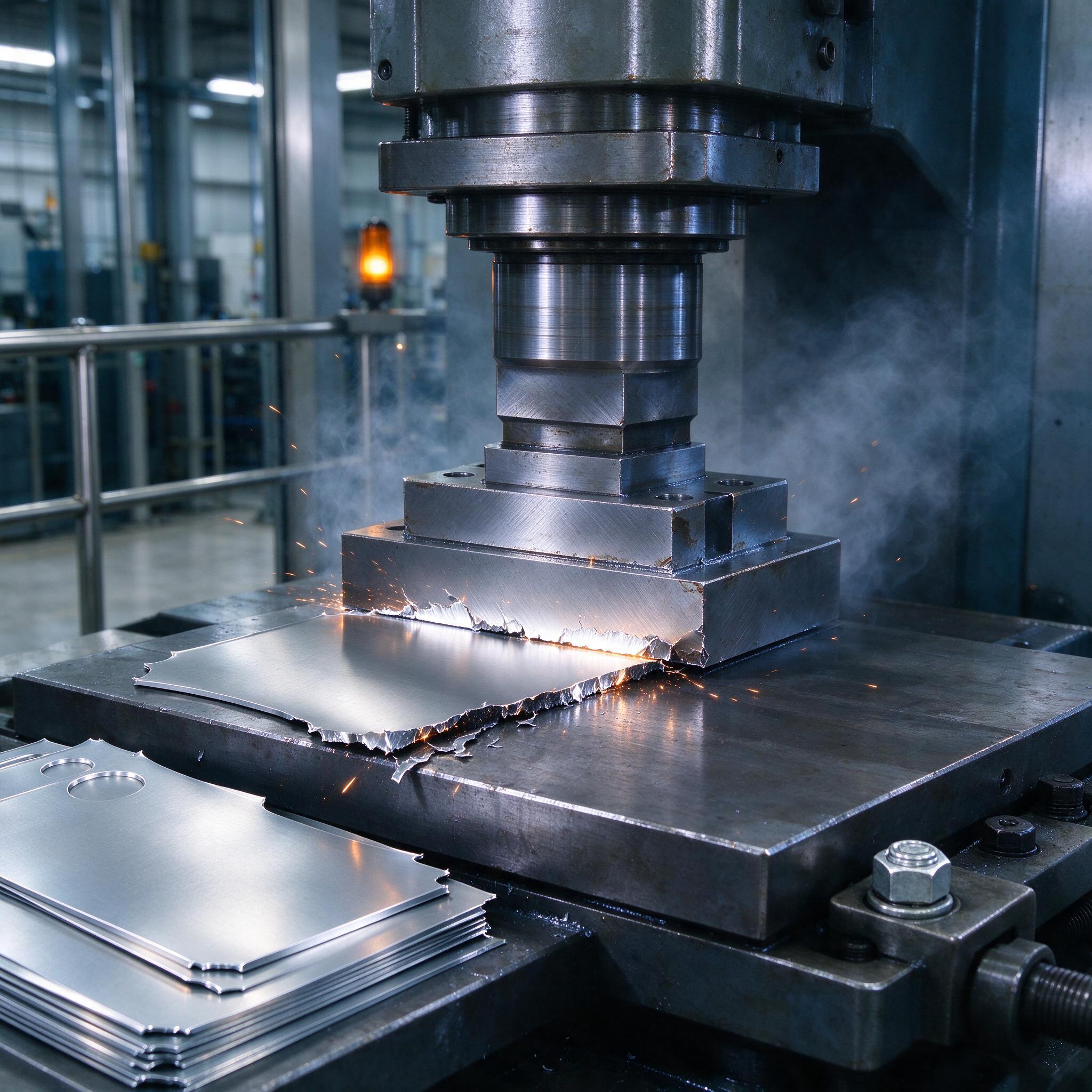

На фото — классическая картина с нашего участка: кривошипный пресс, в штампе режется листовая заготовка, искры и дым от вырубки, рядом на столе — стопка уже отштампованных панелей с отверстиями под крепёж. Обычный рабочий день. А теперь плохая новость: полгода назад на точно таком же прессе мы за смену «посадили» пуансон, который по расчётам должен был отходить сто тысяч ходов. Продержался двенадцать тысяч. Выкрошился рабочий поясок, заготовки пошли с заусенцем в полмиллиметра, закупорщик вернул всю партию. Знакомо? Тогда разбираем, от чего реально зависит стойкость штампа и почему марка стали — это только половина дела.
Вырубка и пробивка: что происходит в зоне реза
Вырубка — это получение наружного контура детали, пробивка — отверстий. Суть одна: пуансон давит на лист, металл сначала упруго деформируется, потом врежется, потом идёт блестящий поясок среза, и в конце — рваная зона скола. Соотношение блестящей и рваной частей и есть главный индикатор правильности зазора. Хороший рез: примерно треть блеска, две трети скола, лёгкая фаска сверху. Зазор увеличили — появляется вогнутость и «ступенька», заусенец растёт с каждым ходом. Зазор занизили — пуансон и матрица начинают «задиать» друг друга, нагар и схватывание алюминия на пуансоне гарантированы.
Рабочий зазор зависит от толщины и прочности материала. Для мягкой стали 08кп — 5–8% от толщины на сторону, для нержавейки 12Х18Н10Т — 8–12%, для алюминия — около 4–6%. На листе 2 мм это десятые доли миллиметра, и вот тут начинается самое интересное: допуск на изготовление матрицы — 0,02–0,03 мм, а станок должен держать параллельность плит не хуже 0,05 мм на метр. Если пресс «играет», никакая сталь не спасёт.
Усилие вырубки считаем по классике: P = L × S × σср, где L — периметр реза, S — толщина, σср — сопротивление срезу (для стали 08кп около 290 МПа, для нержавейки — до 480). Берём пресс с запасом 25–30%. Пресс «не тянет» — он работает с перегрузом, станина «плывёт», штамп перекашивает, и стойкость падает в разы.
Материал штампа: таблица, которую мы держим в отделе
| Марка | Твёрдость после ТО (HRC) | Стойкость, ориентировочно | Где применяем |
|---|---|---|---|
| У8А | 56–60 | низкая | мелкие партии, простые пуансоны |
| ХВГ | 58–62 | средняя | матрицы несложного контура |
| Х12МФ | 60–63 | высокая | серийная вырубка, тонкий лист |
| Х12М | 61–64 | высокая | большие объёмы, абразивный металл |
| 4Х5МФС | 56–59 | высокая ударная вязкость | толстолистовая штамповка, пуансоны |
По опыту, мастера часто путают Х12МФ и Х12М. Разница одна, но принципиальная: у Х12МФ есть молибден и ванадий, он держит удар лучше, меньше склонен к выкрошиванию. Х12М тверже и более износостоек, но «хрупкий» — на тонком листе с жёстким ударом может треснуть по рабочему пояску. Для серийной вырубки до 3 мм наш выбор — Х12МФ с закалкой до 61–63 HRC и обязательным отпуском дважды: 200–220°C, по часу. Кто экономит на отпуске — потом лечит трещины.
Если партия миллионная — смотрим на твердосплавные вставки ВК15 или наплавку порошковыми сталями типа ASP23. Дорого на входе, но на длинной дистанции окупается: стойкость вырастает в 5–10 раз.
Что реально убивает штамп
- Неправильный зазор — причина номер один, и это не всегда ошибка технолога.
- Перекос пуансона из-за износа направляющих колонок и втулок штампа.
- Плохая плита: пресс бьёт не всей плоскостью, «звенит» — штамп получает ударные нагрузки на изгиб.
- Отсутствие смазки: без СОЖ или консистентной смазки типа литола по пояску на алюминии схватывание начинается уже после пары тысяч ходов.
- Грязный металл: окалина и ржавчина на заготовке работают как абразив. Дешёвая сталь — дорогой штамп.
- Переточка «через силу»: оставили поясок 0,05 мм вместо переточки на 0,1 мм — получили выкрошенный контур и потерю стойкости навсегда.
Однажды на участке мы поймали брак из-за того, что в одном штампе переналадили матрицу под другую толщину листа и забыли пересчитать зазор. Визуально всё работало, первые сотни деталей — нормально. Через смену заусенец пошёл вверх, полировка не помогала, переточка — тоже. Только на промерах на инструменталке увидели: зазор по одной стороне 0,08 мм, по другой 0,22 мм, при норме 0,14. Матрицу «повело» от одностороннего контакта. Штамп ушёл в ремонт, недельный простой, срочная переточка. С тех пор любое изменение толщины материала — только через перерасчёт зазора и отметку в паспорте штампа. Никаких «по памяти».
Типичные ошибки: случай из практики
Реальная история. Заказали партию штампов у стороннего производителя — дешевле на 30%. Сталь по сертификату — та же Х12МФ, твёрдость заявлена 62 HRC. Через месяц эксплуатации рабочие кромки «просели». Разобрали один штамп, замерили твёрдость переносным твердомером — 54–56 HRC. В сердцевине, судя по излому, и того меньше. То есть на бумаге Х12МФ, а по факту либо другая плавка, либо термообработку сделали «на галочке». С тех пор у нас правило: любой новый штамп перед постановкой в работу проверяем твердомером по рабочей кромке, и если цифра ниже паспортной на 2 единицы — назад поставщику. Проверка стоит пять минут, простой участка — сотни тысяч.
И вторая частая ошибка, о которой редко пишут: переточка только пуансона без обслуживания матрицы. Зачистили, заточили, поставили — а заусенец остался. Потому что износ был на матрице. Штамп — пара, работать нужно с обоими элементами, плоскость переточки держать перпендикулярно контуру в пределах 0,02 мм, после заточки — притирка пастой, остаточная шероховатость Ra 0,2 по пояску.
Как выбрать пресс и оборудование под штамповку
Кратко о железе. Для вырубки годятся кривошипные прессы типа КД2126 (40 тс) на мелких сериях, КД2328 (100 тс) — рабочая лошадка для средних партий, на крупной вырубке — К2536 или гидравлические прессы. Для тонкого листа и точных деталей смотрим в сторону быстроходных прессов с частотой 200–400 ходов в минуту — там уже нужны штампы с твердосплавными вставками и система подачи ленты роликами.
Чек-лист выбора станка/подрядчика:
- Усилие пресса с запасом минимум 25% от расчётного, лучше 30–40% — штамповка любит запас.
- Состояние направляющих и параллельность плит — проверяем индикатором, не на словах.
- Наличие правильной системы смазки и подачи заготовки, а не «руками сгребаем и соваем».
- Для подрядчика: наличие инструментального участка — переточка и ремонт штампа на месте, иначе каждый износ превращается в транспортную логистику и простои.
- Контроль качества реза: прибор для замера заусенца или хотя бы профилометр, и люди, которые умеют им пользоваться.
FAQ: отвечаем коротко
Можно ли ставить одинаковый зазор на сталь и алюминий?
Нет, это не сработает, потому что сопротивление срезу и упругие свойства у материалов разные. На алюминии заниженный зазор даёт мгновенное схватывание с пуансоном, на стали — завышенный даёт рваный скол и большой заусенец. Зазор считается от толщины и марки, других вариантов нет.
Правда ли, что Х12МФ всегда лучше У8А?
Нет. На мелкой партии в пару тысяч деталей разницы вы не увидите, а У8А дешевле, проще в термообработке и легче перетачивается. Платить за Х12МФ имеет смысл на сериях от десятков тысяч ходов.
Как часто перетачивать штамп?
Смотреть на деталь, а не на календарь. Как только заусенец вырос до 0,1 мм на тонком листе (или по требованию чертежа) — стоп и переточка. Пытаться «дожать» партию с растущим заусенцем — прямой путь к выкрошенному контуру, и тогда вместо съёма 0,1 мм будете снимать 0,5 и терять ресурс.
Напоследок
Стойкость штампа — это не только марка стали. Это зазор, состояние пресса, смазка, чистота заготовки, грамотная переточка и контроль термообработки. Держите весь перечень под контролем — и штамп отходит свой ресурс без сюрпризов. Экономия на любом из пунктов всегда возвращается простоем и браком. Проверено на собственной шкуре.
