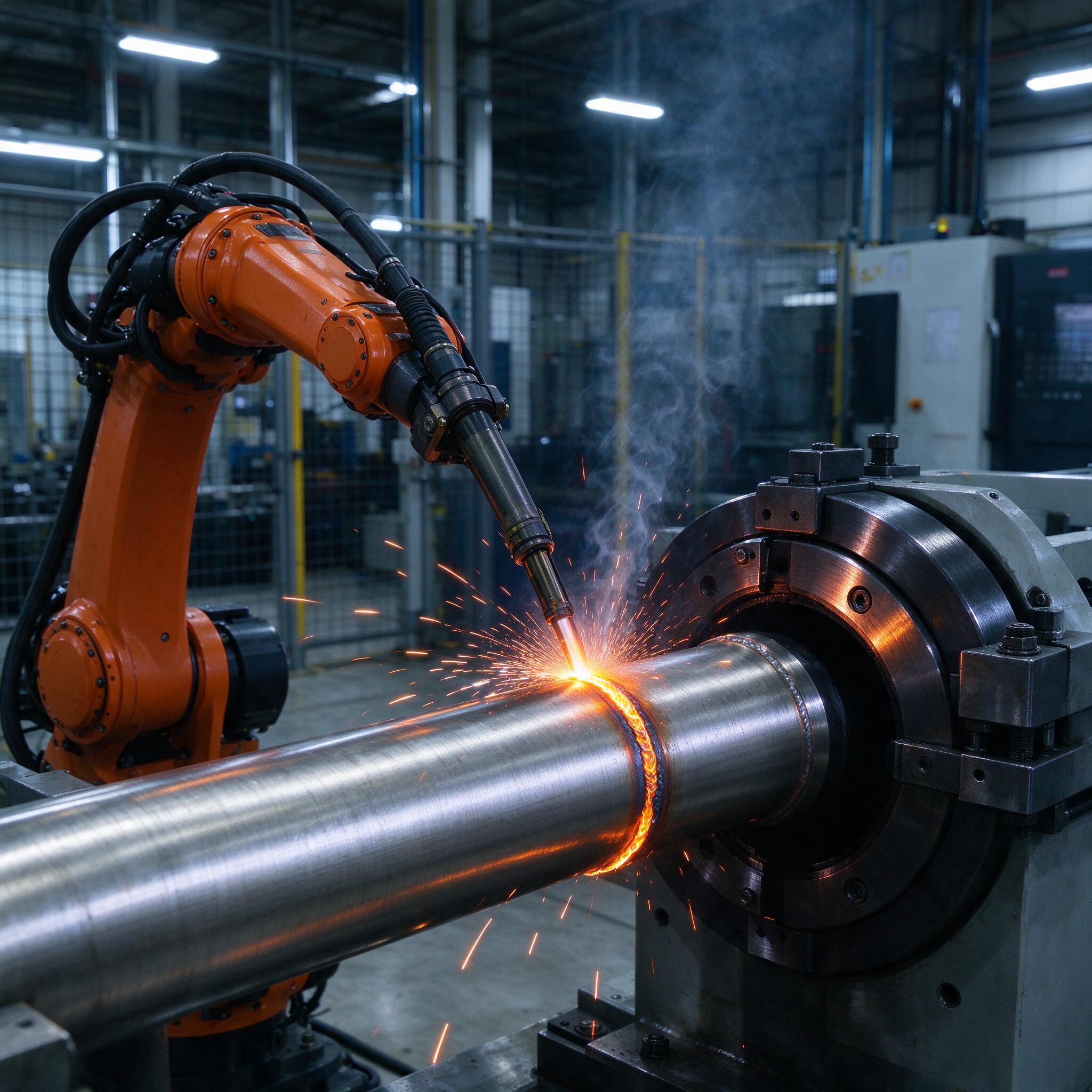

Три года назад на нашем сварочном участке встал вопрос ребром: четыре сварщика-вручников не успевали за механическим цехом. Ночные смены, переработки, а брак по кольцевым швам всё равно вылезал — то кратер не заварили, то прожог на тонкой стенке. Рецептор, который сейчас варит трубы на позиции напротив моего окна (оранжевый робот, вращатель с трёхкулачковым патроном, искры летят по всему цеху — многие видели это фото), в итоге окупился за 16 месяцев. Но путь к этому был не гладкий. Расскажем, что нужно учесть при роботизации сварки, чтобы не наступить на наши грабли.
Робот-сварщик — это не «купил и включил»
Первая иллюзия, которую надо убить: промышленный робот — это не станок «с кнопки ПУСК». Это комплекс. Манипулятор — процентов 30 успеха, остальное — позиционер, оснастка, источник, ограждение, подготовка производства и, главное, документация на изделие. Мы изначально заложили в бюджет только робота и стол. Потом выяснилось, что без вращателя кольцевой шов на трубе диаметром 219 мм робот физически не отработает — горелке нужен доступ снизу, а траектория по кругу без вращения детали — это танцы с шестой осью на пределе. В итоге докупали позиционер отдельно, теряли три месяца и переплачивали за срочность.
Что посмотреть в цехе до звонка поставщику
Прежде чем сравнивать модели, честно ответьте себе на несколько вопросов. По этому списку мы и проходили со сварочной службой:
- Номенклатура и серия. Если 80% изделий — это 3–5 типовых узлов, роботизация окупится. Если каждая вторая деталь уникальная и размером с кузов «ГАЗели» — сначала думайте о гибкой оснастке, потом о роботе.
- Повторяемость заготовки. Робот варит по программе, а не по факту. Если резка труб даёт зазор 0–3 мм без системы слежения — кратеры и непровары вам гарантированы.
- Доступ горелки к шву. Возьмите деталь, сядьте с двухлитровой бутылкой воды, имитирующей горелку с цапой, и «проварите» шов руками. Всё, куда бутылка не пролезла, — в зону риска.
- Электрика и газы. Для MIG/MAG на токах 250–320 А с ПВ 100% нужен источник с водяным охлаждением горелки, отдельный ввод 380 В, баллентная рампа или централизованная подача смеси 82/18.
- Ограждение и безопасность. Роботизация сварки — это не только технология. Сетчатое ограждение с блокировкой двери, датчики, световая колонна — обязательны по охране труда, и лучше это заложить сразу, а не после первого визита инспектора.
Комплектация: что реально работает на участке
На нашем объекте стоит манипулятор с полезной нагрузкой 12 кг и досягаемостью 1,8 м — для труб и корпусных узлов этого хватает с запасом. Ставить «монстра» на 200 кг ради швов на кронштейне — выбрасывать деньги. Сравним типовые конфигурации, с которыми мы работали или которые видим у соседей по цеху:
| Параметр | Робот + стол (без позиционера) | Робот + вращатель | Робот + двухстоечный позиционер |
|---|---|---|---|
| Что варит | Плоские узлы, обварка с двух сторон | Кольцевые швы на трубах, цистернах | Крупные рамы, балки, несущие конструкции |
| Качество шва | Среднее, зависит от положения горелки | Высокое — шов всегда в позиции 1G/PA | Высокое при правильной оснастке |
| Коэффициент загрузки | 40–60% | 65–80% | 70–85% |
| Цена комплекса | База | +30–50% | +80–150% |
Обратите внимание на коэффициент загрузки — это ключевой показатель окупаемости. Робот, который варит 5 минут из 20, потому что оператор полчаса перекладывает деталь в кондукторе, никому не нужен. Отсюда правило: время наладки и смены детали должно быть меньше или равно времени сварки. Иначе берите двухпозиционный поворотный стол — пока робот варит с одной стороны, оператор грузит другую.
Режимы, присадка и те тонкости, о которых молчат каталоги
Программа сварки — это не только траектория. Проволока Св-08Г2С диаметром 1,2 мм на токе 280 А и напряжении 28–29 В даёт хороший шов на стенке 8 мм, но на 4 мм такой режим прожжёт металл насквозь. Пришлось расписывать режимы по всей толщинной линейке: для 3 мм — примерно 130–150 А синергетической программой с импульсом, для 10 мм и выше — 300+ А с подачей 12–14 м/мин и предварительным подогревом кромок, если варим низколегированную сталь толще 20 мм. Газ — смесь 82% аргона / 18% CO₂, по опыту она даёт заметно меньше разбрызгивания, чем чистый углекислый, а значит меньше времени на зачистку сопла. А зачистка — это те самые секунды простоя, которые убивают выработку: у нас горелка с антиприлипающей жидкостью и автоматической очисткой сопла сэкономила больше, чем «умная» траектория.
Отдельная песня — начало и конец шва. Робот умеет заваривать кратер, но параметры заварки нужно настраивать под каждую толщину. Однажды на участке мы поймали брак из-за того, что скопировали программу с детали 8 мм на деталь 6 мм: crater fill отработал с перегревом, в конце шва пошли горячие трещины, а клиент поймал их уже на гидроиспытаниях. С тех пор у нас правило: каждая новая толщина — новая таблица режимов, подписанная технологом, без «сам всё помню».
Оснастка — половина бюджета и вся стабильность
Кондуктор для роботизированной сварки — не тот кондуктор, что для вручника. Требования к повторяемости — до 0,5 мм, всё фиксируется пазовыми упорами и быстрозажимами, никакой подгонки «на глаз» и подварки прихваткой «где удобнее». На фото выше как раз видна жёсткая картинка: труба зажата в массивном патроне вращателя, кассета с болтовыми прижимами, никаких люфтов. Мы на оснастке потеряли больше денег, чем рассчитывали, но экономить тут нельзя — кривой кондуктор превращает робота в очень дорогой генератор брака. И ещё: предусмотрите в оснастке место под датчик поиска шва. Контактное щупование или лазерное сканирование кромки перед проходом компенсирует разброс резки в 1–2 мм и спасает от непроваров.
Типичные ошибки: случай из нашей практики
Самая дорогая ошибка была не техническая, а организационная. Запустив комплекс, мы не пересмотрели логистику: детали на участок привозили партиями «когда привезут», робот по 4–5 часов в смену стоял голодный. Загрузка в первый квартал была 35%, и руководство уже готово было писать в акте «эксперимент не удался». Спасла банальная вещь — согласовали с механическим цехом график запуска заготовок и ввели буферный стеллаж на смену работы. Загрузка за два месяца вышла на 74%. Мораль: роботизация сварки — это перестройка всего потока, а не покупка железа. Вторая типичная ошибка — экономия на подготовке оператора. Сварщик-вручник не станет оператором робота сам по себе: нужны курсы по программированию траекторий, работе с офлайн-симуляцией и базовое понимание систем координат. Заложите 2–3 недели обучения до монтажа, а не после.
Чек-лист: как выбрать поставщика комплекса
- Пробная сварка на вашей детали. Везите реальное изделие к поставщику или требуйте демо на трубе-аналоге. Отказ — красный флаг.
- Сервис в вашем регионе. Где ближайший инженер и сколько идёт на запчасти? Сервис «в течение 72 часов» на бумаге и в жизни — разные вещи.
- Обучение и пусконаладка. В договоре должно быть прописано: сколько часов обучения, кто делает первые программы, кто отвечает за вывод на проектную выработку.
- Открытость контроллера. Уточните, сможете ли сами править программы и докупать оси/позиционеры других производителей, или вы намертво привязаны к вендору.
- Комплексное КП. Ограждение, вытяжка, компрессор, оснастка — всё должно быть в смете, а не «доукомплектуем по факту».
FAQ
Робот заменит сварщика полностью?
Нет. Оператор нужен: загрузка деталей, контроль параметров дуги, чистка сопла, правка программ. По нашей статистике один оператор обслуживает 1–2 комплекса, но полностью избавиться от человека не получится — оснастку и программы всё равно кто-то должен вести.
Есть ли смысл роботизировать мелкосерийку?
Зависит от того, что вы называете мелкосерийкой. Партии меньше 10 штук при постоянной смене номенклатуры — чаще всего нет, офлайн-программирование съест всю выгоду. А вот если те же 10 штук повторяются ежемесячно и детали однотипные — да, с библиотекой готовых программ и быстропереналаживаемой оснасткой это работает.
Можно ли поставить робота в старый цех без капремонта?
Да, это не сработает только в двух случаях: если пол «гуляет» и фундамент под робота нельзя выровнять в пределах 1–2 мм, и если вводная мощность не тянет источник на рабочих токах. Ограждение и вытяжка ставятся на любые площади, освещение зоны сварки достаточно усилить локальными светильниками — требований к цеху «как под ЧПУ» здесь нет.
Итог простой. Робот-сварщик окупается там, где есть серия, повторяемость заготовки и дисциплина производства. Считайте не цену манипулятора, а стоимость комплекса с оснасткой и ограждением, закладывайте буфер заготовок и обучение людей — тогда через полтора года на вашем участке тоже будет своя искрящая картинка, только с цифрами выработки, а не с планом «как-нибудь позже».
