Кокиль или пресс-форма: что выбрать для алюминиевого литья

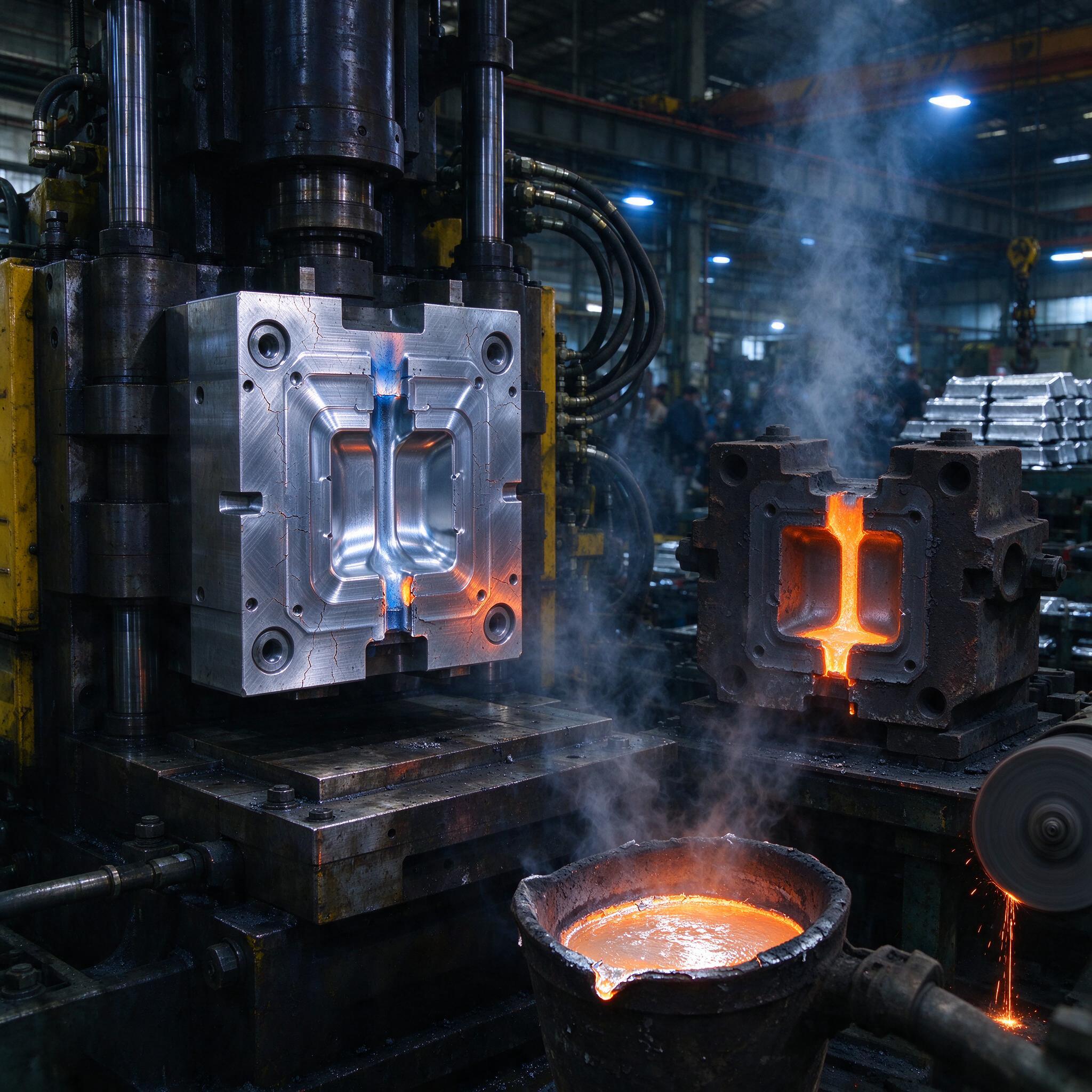

На фото — наша литейка, как она есть: справа машину литья под давлением только что раскрыли, пресс-форма ещё дымит, в тигле булькает расплав под шесть с лишним сотен градусов, на стеллажах за спиной — чушки АК12, из которых всё это и рождается. Слева на заднем плане греется стальной кокиль. Две технологии, два метра друг от друга. И каждый месяц нам кто-то звонит с одним и тем же вопросом: «Хотим алюминиевую деталь, что нам заказывать — кокиль или ЛПД?» Вопрос правильный, потому что промахнуться тут легко, а цена промаха — сотни тысяч на оснастку и сроки, которые не вернуть.
Коротко суть: литьё в кокиль — это заливка расплава в металлическую форму под действием собственной массы или небольшого подпора. Медленно, спокойно, металл заполняет форму снизу или сверху без бешеных скоростей. Литьё под давлением (ЛПД) — когда поршень пресс-машины вжимает расплав в пресс-форму за десятки миллисекунд при удельном давлении на прессовании 200–500 МПа и выше. Это две разные философии получения отливки, и путать их — всё равно что путать фрезеровку и шлифовку: металл вроде тот же, результат — нет.
Что даёт кокиль и когда он честно выигрывает
Кокиль — наша рабочая лошадка для серий от нескольких сотен до десятков тысяч штук в год. Теплопроводность стальной формы в разы выше песчаной, поэтому кристаллизация идёт быстро, зерно мельчает, и механика у отливки получается прилично лучше, чем у земли. Типичные допуски по ГОСТ 26645 — класс точности 7–9 (КТ7–КТ9), шероховатость поверхности Ra 6,3–12,5, если форму хорошо готовили и покрытие не убито. Минимальная стенка — порядка 3–4 мм для алюминия, тоньше уже ловишь недоливы.
Главный аргумент за кокиль — цена оснастки. Нормальный кокиль на среднюю деталь — это в разы дешевле пресс-формы для ЛПД. Плюс газовыделение: в кокиле есть вентиляционные каналы и, при необходимости, песчаные стержни, газ уходит свободно. В пресс-форме газ запирается в металле на скорости заливки, и с этим потом живут все, кто варит или анодирует эти детали.
Мы на кокиле держим детали типа корпусов редукторов, кронштейнов, фланцев — там, где стенки не тоньше 4 мм, серийность средняя и заказчику важна себестоимость штучки, а не идеальная геометрия под ноль.
Когда без ЛПД никак
Пресс-форма — это отдельный разговор по деньгам: блок с формообразующими из 4Х5МФС или импортных аналогов, пуансон, матрица, литники, выталкиватели. Считается не в сотни тысяч, а в миллионы, и срок изготовления — месяцы. Но зато что получаете:
- стенки от 1,5–2 мм и сложную геометрию, которую в кокиле просто не зальёшь;
- класс точности до КТ3–КТ5, то есть реальные десятые доли миллиметра на диаметре;
- шероховатость Ra 1,6–3,2 — деталь выходит почти готовой, механичка минимальная;
- производительность: цикл на тонкостенной детали 40–90 секунд, машина клепает тысячи смен в месяц;
- чистую поверхность без облоя в понимании кокильщика — только след от литника и облой по разъёму, который срезается за секунды.
Радиус действия ЛПД — тонкостенные корпуса, картеры, рёристые теплоотводы, кронштейны крупными сериями. Всё, что ставится на конвейер десятками тысяч штук, себя окупает.
Сравнение в цифрах
| Параметр | Кокиль | Литьё под давлением |
|---|---|---|
| Серийность окупаемости | от ~500–1000 шт. | от ~10 000–20 000 шт. |
| Минимальная стенка (алюминий) | 3–4 мм | 1,5–2 мм |
| Класс точности размеров | КТ7–КТ9 | КТ3–КТ5 |
| Шероховатость | Ra 6,3–12,5 | Ra 1,6–3,2 |
| Стоимость оснастки | низкая/средняя | высокая |
| Газонасыщение отливки | низкое | высокое (поры давления) |
| Термообработка (закалка, старение) | возможна | чаще нет — пузыри от запертого газа |
Про газонасыщение отдельно. Поршень гонит металл со скоростью 20–60 м/с в пресс-форме — воздух из полости физически не успевает выйти весь. Он запирается в теле отливки. Хотите потом Т6 на такую деталь — получите пузыри на поверхности. Поэтому если в чертеже стоит термообработка — сразу разворачивайтесь к кокилю или к ЛПД с вакуумированием, а это уже другие деньги на пресс-форму.
Как мы поймали брак и что из него вынесли
Однажды на участке мы неделю бились с недоливом рёбер на корпусе из АК7ч в кокиле. Ребро 3,5 мм, дальнее от литника. Сначала грешили на температуру — подняли перегрев, стало хуже, начало тянуть газ. Потом ковырялись в покрытии. А оказалось банальное: литниковую систему когда-то «оптимизировали» и сузили питатель ради скорости заливки. Металл в дальнюю полость приходил уже остывшим, а нижние вентканалы частично забились нагаром от покрытия — форма «не дышала». Прочистили вентиляцию, вернули сечение питателя, поставили прибыли с утеплением — брак ушёл с 15% до долей процента за смену. Мораль: в кокиле 80% проблем — это литниковая система и вентиляция, а не «плохой металл». И второе: мастера часто путают причину и следствие — поднимают температуру расплава там, где надо чистить вентканалы.
На ЛПД своя классика. Однажды заказчик принёс на доработку пресс-форму после другого подрядчика: деталь из АК12М2MnN давала газовую пористость в зоне фланца, откуда вылетали дели при опрессовке. Причина — скоростной режим на третьей фазе выставлен «по паспорту», без привязки к конкретной геометрии. Перестроили фазу прессования, добавили вакуумный клапан в форму — и всё встало на место. Паспорт машины — это отправная точка, а не истина.
Чек-лист выбора технологии
- Серия. До пары тысяч в год — кокиль, без вариантов. Десятки тысяч и выше — считать ЛПД, он почти всегда окупится.
- Стенка и геометрия. Тоньше 3 мм, глубокие рёбра, сложный рельеф — только ЛПД. Массивная деталь с равностенной коробкой — кокиль.
- Требования по точности. КТ7 и грубее — кокиль. Нужно КТ4–КТ5 и минимум механики — пресс-форма.
- Термообработка и герметичность. Т6, опрессовка, сварка детали в сборе — газонасыщение ЛПД против вас. Кокиль или вакуумный ЛПД.
- Бюджет на оснастку и сроки. Нет миллиона и полугода на пресс-форму — стартуйте с кокиля, а при росте серии переходите. Многие так и делают, и это нормально.
Как выбирать подрядчика-литейщика
Пять пунктов, которые мы сами проверяем, когда отдаём литьё на сторону:
- Просят ли чертёж с базами и допусками, а не «фотку детали». Нормальный технолог сразу спросит про сплав, серию и термообработку.
- Есть ли на участке рентген-контроль или хотя бы дефектоскопия пористости, и что они делают с браком — сортируют или «сойдёт и так».
- Литниковые системы проектируют с расчётом (площадь вентканалов, скорость всплытия) или «на глазок по опыту».
- Могут показать живые отливки по вашей группе сплавов, а не «у нас всё льют». Фото на сайте — не аргумент, кусок отливки в руках — аргумент.
- Прозрачная цена: за что берут деньги за оснастку, входит ли доработка формы после опытной партии. Иначе опытную партию вы оплатите трижды.
Частые вопросы
Можно ли лить в кокиль сплав АК12, как для ЛПД?
Можно, но незачем. АК12 — эвтектика, он заточен под высокие скорости заливки и тонкие сечения. В кокиле его достоинства не раскрываются, а вот склонность к пригару к форме и крупная игольчатая эвтектика при медленном охлаждении вылезут в полный рост. Для кокиля берите АК7ч или АК9ч — силумины с модифицированной структурой, они спокойнее себя ведут при заливке самотёком и лучше держат герметичность.
Дороже ли эксплуатация машины ЛПД, чем кокильного участка?
Да, заметно. Пресс-машина жрёт энергию на разогрев формы (нужны масляные или индукционные подогреватели), требует смазки пресс-формы каждый цикл, hydraulic oil менять по регламенту, а оснастка живёт 80–150 тысяч запрессовок до среднего ремонта. Кокиль неприхотлив: подогрев, покраска покрытия, ручная или механизированная заливка. Но штучная себестоимость при большой серии у ЛПД ниже именно за счёт цикла и минимальной механической доработки.
Поры в литье под давлением — это брак или норма?
Зависит от того, где и сколько. Мелкая дисперсная пористость в массиве, не выходящая на обработанные поверхности, — это природа технологии, с ней мирятся весь мир. А вот поры, вылезшие при фрезеровке в картер под опрессовку, — это уже брак, и лечится он вакуумированием формы, настройкой фазы прессования и правильным литником, а не «пропиткой смолой на отвали».
Резюме
Кокиль — это разумный минимум вложений и нормальное качество для средних серий и толстостенных деталей. ЛПД — это точность, тонкие стенки и конвейерные объёмы, но за пресс-форму платите вперёд и серьёзно. Начните с требований чертежа: серия, стенка, допуски, термообработка. Ответ на эти четыре вопроса сразу отсечёт половину вариантов, и с выбором технологии вы разберётесь быстрее, чем расплав в тигле выйдет на рабочую температуру.
