Поковка или штамповка: где мы сами себе нажили проблем

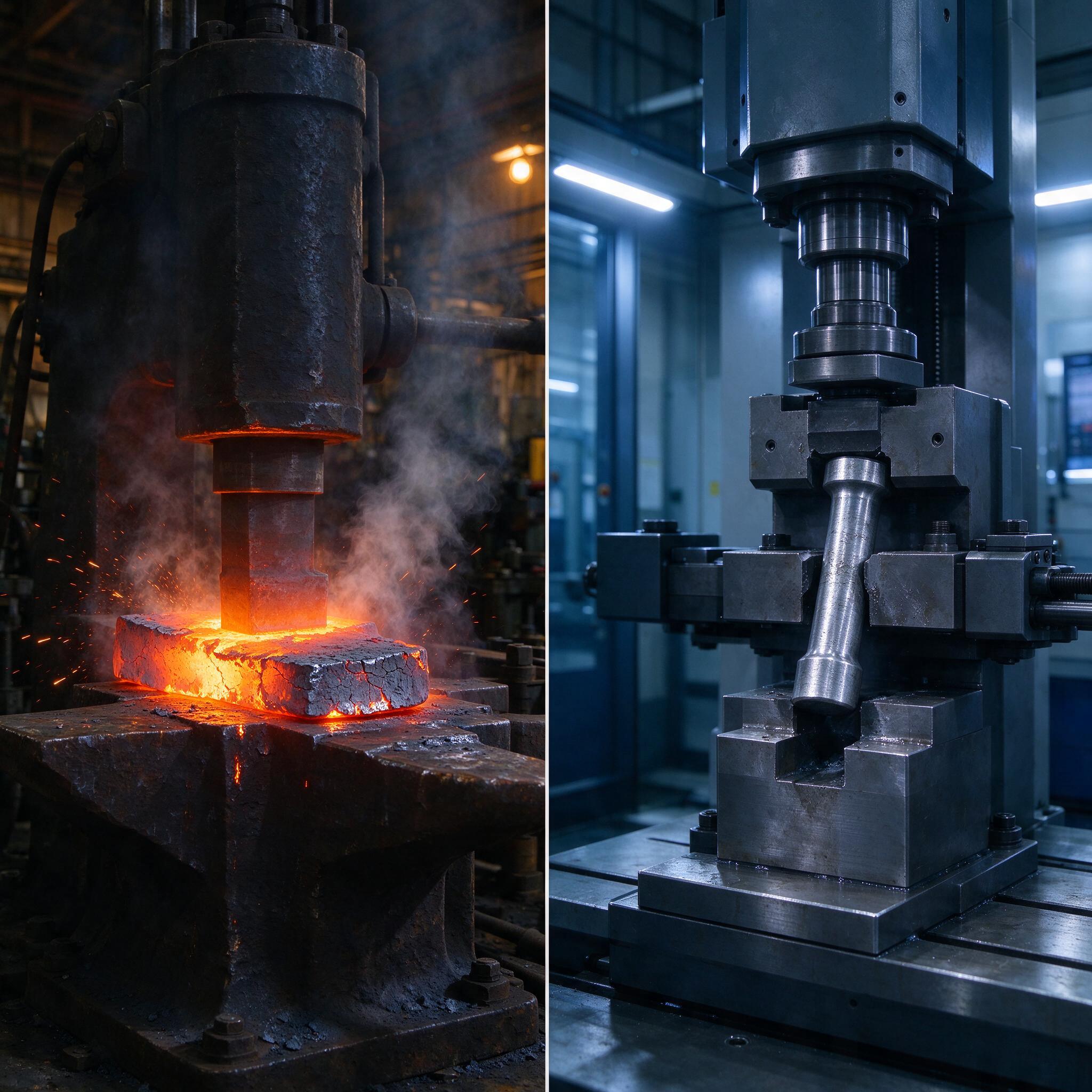

На фото — два мира одной профессии. Слева наш старый ковочный пневматический молот, из тех, что ещё с советских времён стоят в кузнечном цеху: на наковальне раскалённая заготовка, окалина летит искрами, над штоком пар. Справа — современный кривошипный горячештамповочный пресс с закреплённым штампом, холодный цех, люминесцентное освещение, роботизированная подача. Между этими двумя картинками — вся разница между свободной ковкой и штамповкой, о которой и поговорим.
Начну с конкретной боли. В прошлом году к нам пришли с заказом: партия валов-шестерён, чертёж допускает ±0,5 мм на фланец. Заказчик просил «поковку, там дешевле». Дешевле — да, если бы не объём: 800 штук в месяц. Мы посчитали: свободная ковка плюс последующая механообработка съедала бы треть металла в стружку и столько же времени. Взяли штамповку на КГШП. Вопрос «горячая ковка, холодная ковка или штамповка» — это не про моду, это про деньги и брак. Разберём, как мы сами это решаем на участке.
Горячая ковка: когда заготовка должна быть «с запасом»
Свободная ковка — это когда металл в горячем состоянии деформируют ударами или давлением между бойками, и он течёт куда хочет, а не в гравюру штампа. Температуры для стали — 1150–1250 °C на начале, ковку заканчиваем примерно на 800–850 °C, ниже — ловим синеломкость, особенно на углеродистых сталях типа 45 и легированных 40Х. Заготовку греем в камерной печи, излучение — как из открытой топки.
Что даёт горячая ковка с точки зрения металловеда — самое ценное: ковку ведём так, чтобы «пробить» литую структуру слитка. Закованные усадочная рыхлость и газовые пузыри, измельчённое зерно, направленная волокнистая структура вдоль оси детали. Уков нужно держать минимум 2–2,5, иначе поковка по механике будет «сырая» — на разрыве увидите крупное зерно и низкий ударный изгиб.
Плюсы горячей ковки:
- Универсальность — одна и та же поковка на молоте без дорогой оснастки;
- Минимальные партии — хоть одну штуку, хоть полтысячи;
- Крупные габариты — валы до нескольких метров, фланцы на сотни килограмм;
- Меньше требований к исходному прокату, можно ковать из слитка.
Минусы — и они существенные:
- Припуски на механообработку 3–8 мм на сторону, иногда больше;
- Допуски по ГОСТ 7062 — свободные, «на глаз»;
- Окалина, которая потом забивает и стружкоуборку, и导向 направляющие станков;
- Невысокая производительность — молот бьёт десятки ударов на одну поковку.
По опыту, мастера часто путают свободную ковку и горячую объёмную штамповку, называя всё подряд «ковкой». Разница принципиальная: в первом случае металл течёт свободно, во втором — заполняет гравюру штампа под давлением. И это полностью разные экономики производства.
Холодная ковка и холодная штамповка: не путать художников с технологами
Тут остановлюсь, потому что каша в головах — классика. «Холодная ковка» в бытовом смысле — это художественная ковка прутка без нагрева: завитки, хомуты, «бантики» на ограды и лестницы. Гнут на гибочных станках, прессах. Красиво, но к нашей теме прямого отношения почти не имеет — металл не куется в смысле деформации с проработкой структуры, а гнётся.
А вот холодная объёмная штамповка — высадка, выдавливание, редуцирование — это серьёзная технология. Крепёж, калиброванные детали, шаровые пальцы. На холодновысадочных автоматах деталь вылетает за секунды. Усиление деформации огромное — пресс должен «тянуть» сотни тонн, инструмент работает на пределе, поэтому в матрицы ставим твёрдый сплав, а смазка — обязательна, иначе первый же цикл и задиры на пуансоне.
Ключевой момент холодной штамповки — наклёп. Прочность детали растёт, но пластичность падает, и если нужен следующий передел — обязателен отжиг. Степени деформации считаем заранее: выше критической — трещины, и это не «станок не тянет», это технология нарушена.
Штамповка: середина и король серийности
Горячая объёмная штамповка — золотая середина, и на фото справа именно она. Нагретая заготовка (те же 1150–1200 °C) деформируется в штампе из двух половин — ручьях. Облой по контуру срезается в обрезном штампе, и поковка получается с минимальными припусками — 1,5–2,5 мм, допуск вдвое-втрое жёстче, чем у свободной ковки.
Оборудование: молоты (быстрые удары, дешёвая оснастка, но точность ниже), кривошипные горячештамповочные прессы (КГШП — точность выше, штамп с выталкивателем, выше цена), гидравлические прессы для крупногабарита, горизонтально-ковочные машины для стержневых деталей типа стержней и валов с фланцем. Для сравнения: переход на штамповку вместо свободной ковки при серии от нескольких сотен штук обычно окупается за счёт экономии металла — штамповка даёт 10–25 % экономии металла против поковки с напуском.
Нюанс, о котором часто забывают: нагрев под штамповку. Индукционный нагрев лучше пламенного — окалины в разы меньше, обезуглероженный слой тоньше, гравюра живёт дольше. Мы на своём участке перешли с камерных печей на ТВЧ-нагрев — штампы 5ХНМ стали ходить заметно дольше, стойкость выросла в полтора раза примерно.
Таблица выбора: горячая ковка, холодная ковка, штамповка
| Критерий | Свободная ковка | Горячая штамповка | Холодная штамповка |
|---|---|---|---|
| Серия | 1–50 шт. | от 200–500 шт. | от 10 000 шт. |
| Припуски | 3–8 мм | 1,5–2,5 мм | близко к чистовому размеру |
| Оснастка | универсальный инструмент | штамп, дорого, недели на изготовление | штамп/матрица, твёрдый сплав, очень дорого |
| Металл | любой, вплоть до слитка | прокат, подбор по массе | калиброванный прокат, обязательно чистый |
| Точность | низкая | средняя-высокая | высокая, 8–10 квалитет |
Как выбрать технологию и подрядчика: чек-лист
- Посчитайте серию. Ниже 100 штук в год — забудьте про штамп, он себя не отбьёт никогда.
- Оцените массу заготовки и коэффициент использования металла. Если КИМ по поковке ниже 0,6 — срочно пересчитывайте в штамповку.
- Спросите у подрядчика, чем греет. Пламенная печь без контроля температуры — риск перегрева и пережога, а пережог не лечится никак.
- Проверьте, есть ли у кузницы свой контроль: УЗК на крупные поковки, твёрдомер, просмотровая испытания. Кто не контролирует — тот не знает, что шлёт.
- Обязательно запросите сертификат на плавку и карту контроля температуры ковки. Температура конца деформации — это не «как получится», это режим.
Типичные ошибки: один случай, который мы помним до сих пор
Однажды на участке мы поймали брак из-за спешки с нагревом. Партия фланцев из 40Х, срочный заказ, термист «подхватил» заготовки раньше — температура на срезе 950 °C, а сверху «солнечные» полосы — визуально металл казался готовым. Начали бить. Молот бил как обычно, но после третьего удара на двух фланцах пошли трещины — металл начал ковку ниже допустимого порога, деформация легла холодным металлом, а горячим только в сердцевине. В итоге — весь металл в брак, сорванный график и разбор в цеху. Вывод тогда сделали простой: пирометр — обязательный инструмент на подаче, и ковку начинаем только после выдержки. Экономия пяти минут на выдержке обошлась в неделю простоя.
И ещё одна ошибка из того же ряда: ковку не заканчивают вовремя. Если металл остыл до 700 °C, а мастер «ещё пару ударов» — наклёп без последующего отжига, и при механообработке инструмент «горит», фреза выкрашивается. Клиент потом жалуется, что «у вас металл твёрдый». А это не металл — это наша недоработка при ковке.
FAQ: отвечаем прямо
Можно ли заменить горячую штамповку свободной ковкой с последующей механообработкой?
Нет, это не сработает, потому что вы получите не только рост стоимости механообработки в 2–3 раза, но и другой характер волокна. Для нагруженных деталей типа коленвалов и шатунов направление волокон критично — свободная ковка даёт перерезанные волокна на фланцах и уступах, и усталостная прочность падает.
Правда ли, что холодная ковка дешевле, потому что не нужен нагрев?
Нет, это иллюзия. Да, нет расходов на печи и газ. Но холодная деформация требует прессов в разы мощнее, дорогого инструмента из твёрдого сплава, обязательной подготовки поверхности заготовки — травление, окалиностойкое покрытие, фосфатирование. И главное — серия. На 200 деталей холодная штамповка никогда не окупится.
Почему поковка дороже проката, и когда её всё равно берут?
Прокат дешевле, но он несёт в себе анизотропию свойств и возможные дефекты прокатного производства — ш剪刀, флокены, расслои. Поковка с правильным уковом даёт направленную волокнистую структуру и стабильную механику по всему сечению. Для ответственных деталей — валы, оси, детали сосудов под давлением — берут поковку, и это не переплата, а страховка от разрушения в эксплуатации.
Вместо заключения
Выбор между горячей ковкой, холодной ковкой и штамповкой — это чистая арифметика плюс немного металловедения. Серия, требования к волокну, допуски, КИМ. Посчитайте честно — и ответ будет очевиден. А если подрядчик не может внятно объяснить, какая у него температура конца ковки — бегите от него, и не оглядываясь.
