Когда штангенциркуль уже не спасает

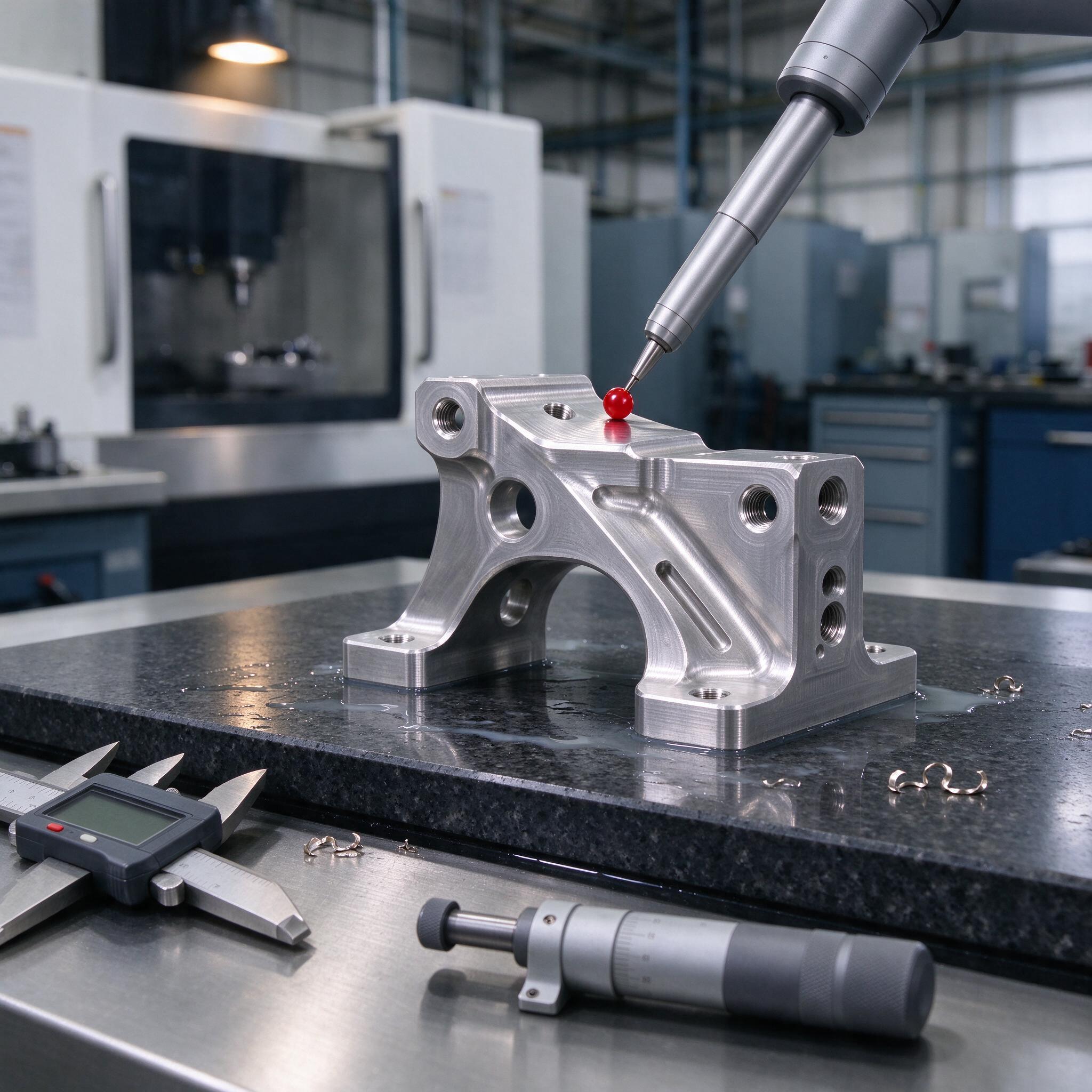

На фото — классическая картина с нашего участка: на плите КИМ лежит корпусная деталь из алюминия, щуп с рубиновым шариком вот-вот коснётся поверхности, рядом на столе — цифровой штангенциркуль и микрометр. Плита мокрая, деталь только что из моечной машины, стружка рядом. И ведь правда — куда без этой связки: старый добрый штангенциркуль с одной стороны, координатно-измерительная машина с другой. Проблема в том, что между ними — целая пропасть по точности, и не все в цехе понимают, где заканчивается один инструмент и начинается другой. Заказчик приходит с допуском ±0,01 мм на межосевое расстояние, а контролёр у нас отмахивается штангелем с ценой деления 0,05. Дальше начинается разбор полётов, рекламаatin, разногласия, потерянные дни. Разберём, как правильно выстроить контроль качества в металлообработке, что мерить чем, и где КИМ реально незаменима.
КИМ — это не «дорогая игрушка», это арбитр
Координатно-измерительная машина — это прибор, который измеряет геометрию детали точками в трёх координатах и сам считает отклонения: соосность, перпендикулярность, позиционный допуск, плоскостность. Никакой штангенциркуль и никакой микрометр вам межосевое расстояние между тремя отверстиями не посчитает — физически нечем базироваться и нечем измерять. Мы на своей Mitutoyo Crysta-Apex S имеем погрешность порядка 1,7 + L/300 мкм — это другой мир по сравнению с 20–50 мкм у хорошего микрометра.
Что КИМ даёт на практике:
- контроль позиционных допусков на крепёжные отверстия — по ГОСТ Р 53442, без этого корпуня просто не соберётся с ответной частью;
- контроль сложного лекального профиля — каверны, карманы, фасонные поверхности после пятиосевой обработки;
- первую деталь после наладки: прогнали программу — убедились, что базовая геометрия в поле допуска — и уже потом запускаем партию;
- арбитраж споров с заказчиком: протокол измерений КИМ с точками и отклонениями принимают все, от карандашного наброска в тетради контролёра не примет никто.
Но есть нюанс. КИМ — медленная. Одна деталь с обмером всех отверстий и плоскостей — 15–40 минут. Ставить её в поток вместо калибра — путь к очереди перед постом контроля. Поэтому работает связка: КИМ — для выборочного контроля, первой детали, арбитража и сложной геометрии; простые размеры — цеховым инструментом и калибрами.
Штангенциркуль, микрометр, нутромер: не выбрасываем
Цеховой измерительный инструмент — основа оперативного контроля. Штангенциркуль ШЦЦ-1-150 с цифровым отсчётом живёт в кармане у каждого наладчика, и это нормально. Только давайте честно про его погрешность: ±0,02–0,04 мм в зависимости от диапазона. Если допуск на размер ±0,1 — штангель подходит. Если ±0,02 — уже нет, идём за микрометром МК-25 с ценой деления 0,001. Отверстия меряем нутромером индикаторным, а не «глазками по губкам циркуля» — по опыту, мастера часто путают, что нутромер надо предварительно настраивать по кольцу или микрометру, иначе он показывает «температуру по Цельсию в Фаренгейтах».
И связующее звено — калибры. Пробка-калибр ПР/НЕ на отверстие Ø12H7 — быстрее любой КИМ, при условии что калибр поверен и не разбит. Калибр изнашивается, ПР-сторона «разрастается», и вот вы уже пропускаете брак. Поэтому у нас график проверки калибров — железно, раз в квартал с записью в журнал.
Короткая таблица, чтобы было перед глазами:
| Инструмент | Типичная погрешность | Для каких допусков |
|---|---|---|
| Штангенциркуль ШЦЦ-150 | ±0,02–0,04 мм | ±0,1 и грубее |
| Микрометр гладкий МК | ±0,002–0,004 мм | ±0,01…±0,05 |
| Нутромер индикаторный | ±0,003–0,005 мм | отверстия H7 и точнее |
| Калибр-пробка ПР/НЕ | — (годен/не годен) | серийный поток |
| КИМ (например, Crysta-Apex) | от 0,0017 мм + L/300 | геометрия, арбитраж, 1-я деталь |
Главный враг точных измерений — не станок, а условия
Деталь, только что снятая со шпинделя, мерить нельзя. Она горячая. Алюминиевый корпус при 40 °C — это плюс 20–30 мкм по длине 200 мм на каждый градус, и все ваши ±0,01 летят в мусор. Правило простое: деталь дет на плиту КИМ (как на фото — на гранит), выдерживается до выравнивания температуры, обычно 2–4 часа в зависимости от массы. Гранитная плита и термостабильное помещение с 20 ± 1 °C — это не каприз, это условие достоверности. Отдельная песня — СОЖ и вода. Деталь с обильным следом эмульсии в.getActive зоны базирования — привет, грязные поверхности, мусорные точки касания. Поэтому перед обмером — мойка, сушка, сжатый воздух на базовые поверхности. На фото как раз видно следы влаги на плите: деталь только из мойки, и держать её голыми руками перед обмером — значит греть её ладонями, тоже ошибка.
Типичные ошибки: история одной «пойманной» детали
Однажды на участке мы поймали брак из-за… собственного контроля. Фрезеровали корпус кронштейна из АМг6 на пятиосевом станке, позиционный допуск четырёх отверстий Ø8H7 был 0,05 мм. Контролёр обмерял межосевые расстояния штангенциркулем — всё сходилось. Отгрузили партию. Заказчик на своей КИМ показал: реальное отклонение позиций — 0,12 мм, отверстия «размазаны» по кругу. А штангенциркуль показывал диаметры и расстояния между соседними отверстиями в пределах допуска — потому что он меряет расстояние, а не позицию относительно баз. Вся разница сидела в смещении системы координат: наладчик обнулёлся не от той поверхности, деталь была смещена целиком. С тех пор у нас железное правило: позиционный допуск на чертеже — значит обмер только на КИМ, с базированием по базам A/B, как в CAD, а не «от края по цепочке размеров». И вторая ошибка, встречается сплошь и рядом: пружинный штангель, на котором батарейка села и шкала плывёт, продолжает «мерить». Раз в месяц — проверка по концевым мерам, без вариантов.
Как выбрать КИМ или измерительный инструмент: чек-лист
- Выпишите самые жёсткие допуски и типы отклонений с ваших чертежей (позиция, соосность, плоскостность). Если есть позиционные и геометрия — без КИМ никуда.
- Смотрите на погрешность КИМ не из паспорта, а с учётом вашей длины измерений: формула MPE и её вклад на 300–500 мм.
- Проверьте термостабильность помещения под машину — без 20 ± 1–2 °C дорогая КИМ превратится в барометр.
- Оцените, с чем КИМ будет работать: ПО (Calypso, PC-DMIS, MODUS), прямая связь с CAD и наличие программирования обмера по модели.
- Для цеха: закалите правило «цеховой инструмент + калибры — для потока, КИМ — для арбитража и 1-й детали» и внесите поверку всего парка в график метрологии.
FAQ: отвечаем, как отрезаем
Можно ли контролировать всё одной КИМ и выкинуть штангенциркули?
Нет, это не сработает, потому что КИМ пропускает 2–4 детали в час, а участок выдаёт сотни. Оперативный контроль «в цикле» — только цеховым инструментом и калибрами, КИМ — выборочно и для сложных параметров.
Штангенциркулем с точностью 0,01 можно мерить допуск ±0,01?
Нет. Погрешность инструмента должна быть в 3–5 раз меньше допуска. Для ±0,01 это микрометр или нутромер, и то на пределе, а для длин — только КИМ.
Обязательно ли выдерживать деталь перед обмером на КИМ?
Да, обязательно. Иначе измеряете тепловое расширение, а не деталь. Для алюминия выдержка при 20 °C — минимум 2–3 часа, для массивной стали — дольше.
Вместо резюме
Контроль качества — это не последний пешеход в цепочке, а часть технологии. КИМ, штангенциркуль и микрометр — не конкуренты, а инструменты на разных этажах: поток, выборочный контроль, арбитраж. Наладьте термостабильность, поверку и правильный выбор инструмента под допуск — и перестанете платить за рекламации и «непонятно, у кого брак».
