Приходит как-то конструктор с круглыми глазами и чертежом сложнейшего турбинного корпуса с закрытыми спиральными каналами и тонкими перемычками по 0,8 мм: «ЧПУшники заломили полгода на оснастку и пять переустановов на пятиосевике, отдавай в аддитивку!». Отдали. Через сорок часов вынимаем из камеры спекшийся ком стоимостью в новенький седан: плиту повело винтом, ракель срезал поддержки, а лазер просто лупил в воздух, превращая мелкий порошок в бесформенную окалину. Металлическая 3D печать по технологиям DMLS и SLM — это не волшебная кнопка «сделать красиво», а сложнейшая термомеханика с дикими градиентами, коварной металлургией и массой скрытых камней. Разберем на пальцах, как заставить лазер плавить металл в размер, а не на выброс, почему классическая механообработка после камеры никуда не денется и где нас стабильно обманывает физика процессов.
Анатомия камеры: что на самом деле происходит под защитным стеклом

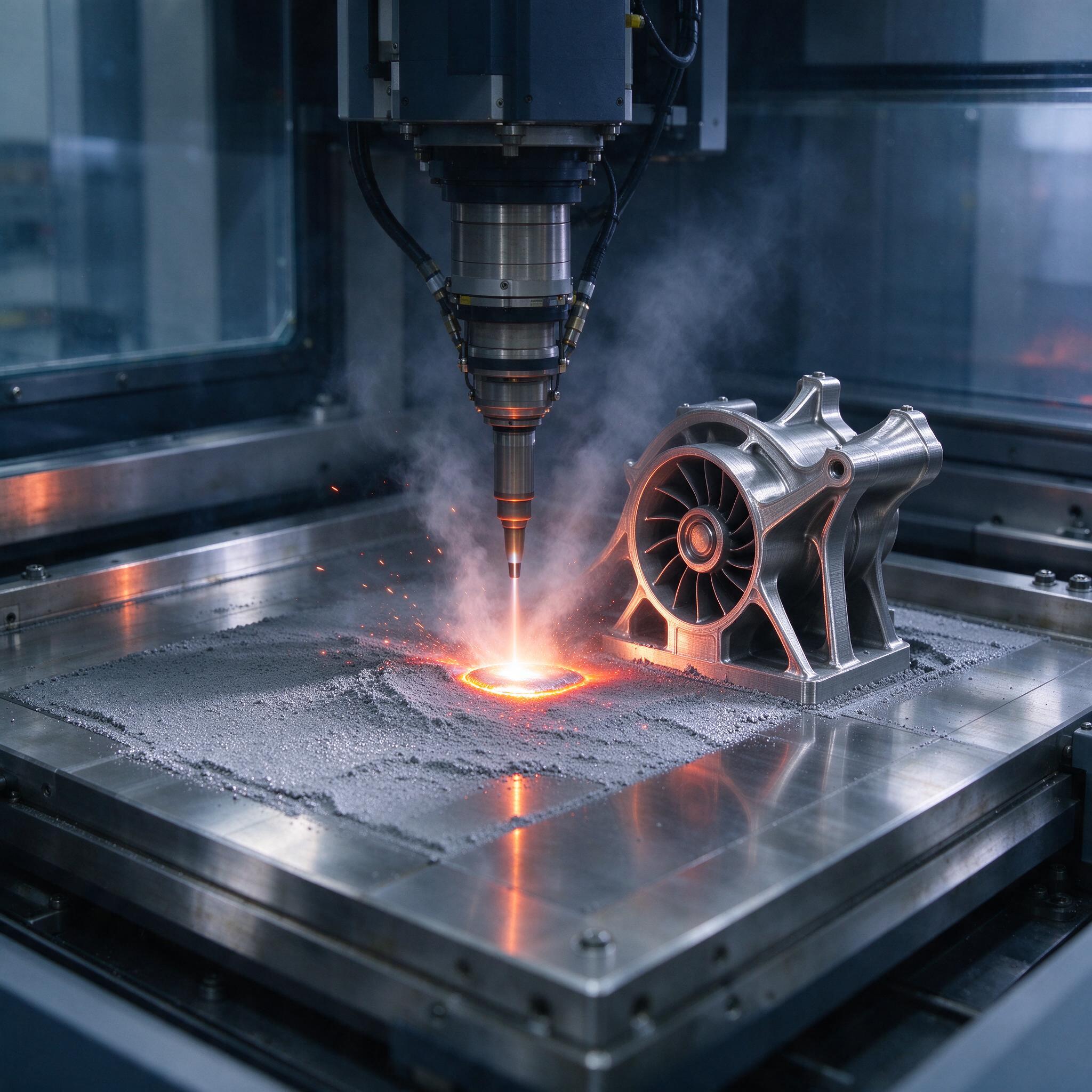

Посмотрим на рабочий снимок из нашей камеры синтеза. Никакой фантастики, чистая технология. Перед нами массивная стальная платформа построения, притянутая болтами по периметру к опускающемуся столу. Рядом стоит уже частично очищенный от спекания металлический корпус с интегрированной радиальной крыльчаткой — характерный пример того, где пятикоординатник сдался бы из-за недоступности внутренних полостей для инструмента. Обратите внимание на сопловую головку прямого действия: из наконечника бьет сфокусированный луч, формируя яркую зону расплава (melt pool). Сноп искр, мелкая взвесь испаряющегося металла и клубы дыма от сгорания микропримесей — вот суровые будни процесса. Порошковая постель лежит неровным слоем вокруг горячей ванны. Под холодным светодиодным освещением камеры отчетливо видно шероховатую текстуру поверхности на выращенном узле. Никакой СОЖ на этапе спекания нет и быть не может — только чистейший инертный газ и температура под две тысячи градусов в точке фокуса.
Принципиальной разницы между аббревиатурами DMLS (Direct Metal Laser Sintering) и SLM (Selective Laser Melting) по факту сегодня почти нет. Маркетологи развели названия по патентам (EOS против SLM Solutions), но физический базис один: полное расплавление сферических гранул в монолитный трек. Если порошок недоплавить, останется пористость. Перегреть — металл закипит, оставив газовую каверну.
Битва порошков: титан против алюминия
На складе порошкового участка жизнь всегда крутится вокруг двух полюсов: легкий, но пожароопасный алюминий и благородный, вязкий титан. Работать с ними по одним шаблонам — гарантированное самоубийство для установки.
Титан Ti6Al4V (отечественный аналог ВТ6) — любимец аэрокосмички и медиков. У него феноменальная текучесть в фракции 15–45 мкм, лазер его любит за высокую поглощающую способность. Но стоит кислороду в камере подняться выше 100 ppm — титан тянет его в решетку, превращая деталь в хрупкое стекло. Алюминий (чаще всего AlSi10Mg) ведет себя иначе. Высокая теплопроводность мгновенно разгоняет тепло из зоны плавки. Лазер мощностью 400 Вт захлебывается, приходится задирать мощность до предела или греть платформу до 200 °C, иначе внутренние напряжения разорвут деталь прямо в слое.
| Параметр / Сплав | Ti6Al4V (Grade 5 / ВТ6) | AlSi10Mg | 316L (03Х17Н14М3) | Inconel 718 (ХН45МВТЮБР) |
|---|---|---|---|---|
| Фракция сырья, мкм | 15 – 45 | 20 – 63 | 15 – 53 | 15 – 45 |
| Толщина слоя (Layer thickness), мкм | 30 – 60 | 30 – 50 | 30 – 50 | 40 – 80 |
| Плотность после спекания, % | 99.7 – 99.9 | 99.5 – 99.8 | 99.8 – 99.9 | 99.6 – 99.8 |
| Шероховатость Ra «из камеры», мкм | 6.3 – 10.0 | 8.0 – 14.0 | 6.3 – 12.5 | 5.0 – 8.0 |
| Предел прочности (σв), МПа | 1050 – 1150 | 380 – 430 | 580 – 650 | 1250 – 1400 |
Сферичность гранул критична. Сэкономили на поставщике, взяли порошок плазменной атомизации с сателлитами (мелкими налипшими каплями) — рекоатер (нож или щетка нанесения) начинает полосить. Полоса на слое дает непроплав. Непроплав под нагрузкой — мгновенная усталостная трещина.
После камеры: когда начинается настоящая слесарка
Спекли? Рано радоваться. Сама по себе металлическая 3D печать дает полуфабрикат, заготовку сложной формы. Вытаскиваем платформу из машины, стряхиваем килограммы недопеченного сырья на вибросите станции регенерации и идем не на сборку, а прямиком в печь ТО. Без отжига для снятия остаточных напряжений отрезать деталь от плиты нельзя. Отрежете на проволочно-вырезном электроэрозионном станке без термообработки — деталь отщелкнет с громким хлопком, а геометрия уйдет на полтора миллиметра. Базы «уплывут».
Для ответственных деталей типа той же крыльчатки с фото алгоритм один:
- Вакуумный отжиг в печи (для титана — 730–840 °C с выдержкой пару часов) прямо на платформе.
- Отрезка на электроэрозии (проволочник по типу Mitsubishi или Sodick).
- Горячее изостатическое прессование (ГИП при 920 °C и давлении 1000 бар) для схлопывания микропор, если узел идет под динамику.
- Механообработка посадочных шеек и фланцев на токарно-фрезерном ЧПУ. Тут нас ждет сюрприз: выращенный титан тверже кованого прутка, шпиндель звенит, твердосплавные пластины летят в два раза быстрее. Подаем эмульсию под высоким давлением (минимум 20 бар), сбавляем скорость резания Vc до 45–55 м/мин, подача на зуб fz не больше 0,08 мм.
- Пескоструйная или галтовочная обработка. Исходная шероховатость Ra 8–10 мкм после лазера ни в один гидравлический расчет не лезет.
Реальный брак на участке: история про «экономию» на защитном газе
Однажды на участке мы поймали дикий брак на ответственной партии коллекторов из жаропрочного никелевого сплава. Машина EOS M 290 отработала 68 часов без единой программной ошибки. Внешне — идеальные поверхности. Отдаем в ОТК, те вешают ультразвук и светят рентгеном: внутри детали пористая пена вместо монолита. Начали копать логи станка. Давление в норме, температура фильтра стабильна. Стали разбираться с аргоном. Оказалось, служба снабжения сменила поставщика технического газа: привезли баллоны с чистотой 99.993% вместо требуемых по регламенту 99.999% (чистота 5.0). Лишние доли процента влаги и азота привели к тому, что микрокапли расплава непрерывно насыщались газом, а в ванне шел микрокипящий процесс. Результат — полмиллиона рублей в стружку и сорванные сроки поставки. Запомните: на газах в порошковой металлургии не экономят.
Как выбрать оборудование или подрядчика под DMLS: чек-лист
Не верьте красивым рендерам в презентациях. Разговаривайте с подрядчиком на языке его технологов:
- Спросите про систему фильтрации и рециркуляции газа. Камеры с пассивным контролем быстро забивают защитное стекло оптики нагаром при длинных циклах. Мощность луча падает к верху детали, вы получаете расслоение.
- Уточните реальный размер пятна лазера (beam spot size). Если вам обещают стенку 0,2 мм на пятне в 100 мкм — вам врут. Меньше 0,4–0,5 мм стабильную стенку без поводок вы не получите.
- Проверьте наличие собственного парка постобработки. Если у конторы стоит только 3D-принтер, а термички и проволочной эрозии нет — готовьтесь возить деталь по всему городу и ловить зарез на сторонних фрезерах.
- Потребуйте сертификаты входного контроля гранулометрии. Серьезный цех имеет лазерный анализатор частиц и прибор для проверки влажности порошка перед каждой засыпкой в бункер.
Вопрос — ответ
Можно ли напечатать деталь с резьбой М6 сразу в камере, чтобы потом не резать метчиком?
Нет, это не сработает. Наружную резьбу от М12 с шагом 1.75 вы еще условно получите, но витки будут в припекшемся порошке с шероховатостью напильника. Метчик или резьбофреза в станке сделают калиброванную резьбу за секунды. В аддитивке отверстия под резьбу закладывают с припуском под сверление или развертку, иначе поймаете заклинивание болта на первом же обороте.
Заменит ли металлическая печать классическое литье по выплавляемым моделям?
Никогда в серии. Если вам нужно 10 000 корпусов в год — лейте в кокиль или под давлением, это будет в десятки раз дешевле. DMLS/SLM выигрывает исключительно на малых сериях (от 1 до 50 штук), на прототипах за трое суток и на невозможной для литья топологической оптимизации, где масса снижается на 40% за счет ячеистых структур внутри детали.
Правда ли, что напечатанная деталь прочнее кованой заготовки?
Чудес не бывает. По статической прочности на разрыв правильно спеченный и термически обработанный материал вплотную подходит к поковке. Но по усталостной долговечности и ударной вязкости (KCU) аддитивка проигрывает из-за остаточной микропористости и анизотропии свойств по оси Z (слоистость дает о себе знать). Без ГИПа под циклические знакопеременные нагрузки ставить такие детали опасно.
Сухой остаток
Металлическая 3D печать порошком — жестокий к дилетантам инструмент. Она не прощает сырого газа, грязи в камере и кривых рук технолога на этапе расстановки поддержек в CAM-софте типа Magics. Проектируйте деталь сразу под аддитивное производство (DfAM), закладывайте припуски под механику, держите лазерную оптику в хирургической чистоте — и тогда сложнейшие узлы из титана и жаропрочки будут выходить из камеры годными с первого пуска.
